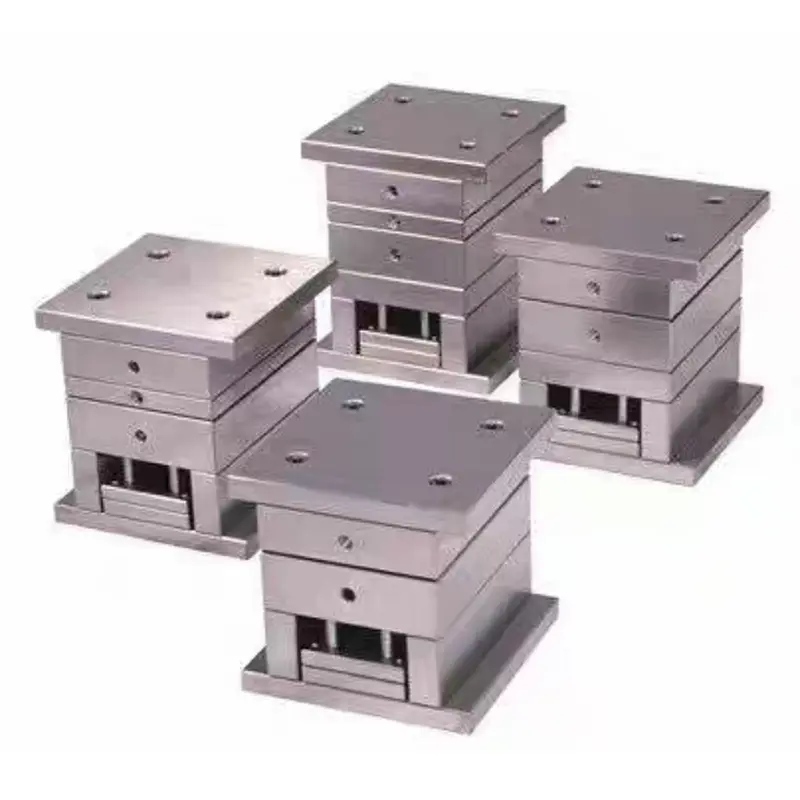

Standard præcisionsforenklet lille portformbase

Denne Standard Precision Simplified Small Gate Mold Base har en trepladestruktur med en punktport, optimeret fra traditionelle fine-gate formbaser. Redundante hjælpemekanismer er elimineret, hvilket forenkler designet, samtidig med at kernefunktionerne bevares. Fremstillet på en kinesisk fabrik, der integrerer R&D, produktion og kvalitetskontrol, er det en betroet leverandør i plaststøbeindustrien. Produktet er velegnet til masseproducerede plastprodukter med enkle former og ensartet godstykkelse. Dens høje omkostningseffektivitet og stabilitet har gjort den populær på tværs af forskellige industrier.

Nøglefunktioner

1. Strukturelle egenskaber

- Tre-plade struktur: Sammensat af en fast plade, en bevægelig plade, og en ejektorplade, med styresøjler og bøsninger til præcis styring; enkeltpunktsindsprøjtning med punktport, kort strømningsvej, minimal rest, velegnet til små produkter.

- Forenklet design: Eliminerer komplekse hjælpemekanismer, hvilket resulterer i en enkel struktur og reducerede produktionsomkostninger og kompleksitet.

- Standardpræcision: Dimensionsnøjagtighed ±0,05 mm, overfladeruhed ≤Ra0,8μm, opfylder kravene til generelle plastdele uden yderligere bearbejdning.

2. Modulært standarddesign: Standard Precision Simplified Small Gate Mold Base vedtager internationale standarder som LKM og HASCO, med almindelige modeller som 2020 og 2025, hvilket giver mulighed for hurtig konfiguration og udskiftning; det modulære design letter vedligeholdelsen og forlænger levetiden.

3. Kølesystemdesign: Et konventionelt kølevandskredsløbsdesign tilbyder moderat effektivitet og et enkelt layout, der opfylder kølekravene, samtidig med at det letter behandling og vedligeholdelse, hvilket reducerer senere omkostninger.

4. Point Gate Fordele: Point gate diameter 0,5-2mm, minimale og let aftagelige mærker, velegnet til plast med god flydeevne såsom PP og ABS, hvilket sikrer produktkvalitet.

Ansøgninger

Standard Precision Simplified Small Gate Mold Base er velegnet til masseproduktion af plastprodukter såsom huse til små apparater og elektroniske knapper. Det er kompatibelt med produkter, der er enkle i form, har ensartet vægtykkelse og ikke har særlige krav til udseende, hvilket dækker behovene i flere industrier.

Økonomiske fordele

1. Kontrollerbare omkostninger: Højpræcisionsformbaser sparer 30%-50% på materiale- og forarbejdningsomkostninger, hvilket forbedrer kundernes konkurrenceevne.

2. Kort cyklustid: Fremstillingscyklus på 2-4 uger giver mulighed for hurtig markedsrespons og forkorter produktlanceringstiden.

3. Nem betjening: Klar struktur, enkel montering og vedligeholdelse, lave krav til operatører, hvilket letter produktion i stor skala.

Fremstillingsproces

1. Designstadie: Bestem formstrukturen baseret på plastproduktets parametre, vælg en passende standardformbase, og design hulrummet og kernen ved hjælp af software såsom UG og Pro/E, under hensyntagen til nøgleprocesfaktorer.

2. Materialevalg

Standard Precision Simplified Small Gate Mold Base bruger kulstofstrukturstål såsom 45 stål. Styresøjler og bøsninger er lavet af slidstærkt stål. Hulrummet og kernen er lavet af forhærdet formstål såsom P20 (HRC30-35). Standarddele er hentet fra specialiserede producenter.

3. Behandlingsflow

- Grov bearbejdning: Grov bearbejdning af formpladen og hulrummet, hvilket efterlader et 0,5-1 mm-rum.

- Finish Machining: CNC-bearbejdning af hulrummet, trådskæring af komplekse dele og samtidig boring og anboring.

- Varmebehandling: Anløbning af hulrummet og kernen til HRC30-35 for at forbedre slidstyrken.

- Overfladebehandling: Polering af hulrummet til Ra0,8μm.

4. Samling og fejlretning

Saml standarddelene og hulrummet/kernen, installer dem på sprøjtestøbemaskinen til prøvestøbning og parameterjustering. Juster hulrummet baseret på prøvestøbningsresultaterne og løs almindelige defekter.

Udviklingstendenser

1. Standardisering og modularisering: Forbedre standardisering for at opnå hurtig konfigurationsfremstilling og forkorte leveringscyklusser.

2. Intelligent fremstilling: Kombination af digital automatiseringsteknologi for at forbedre behandlingsnøjagtighed og effektivitet.

3. Højeffektiv køling: Optimeret vandkanallayout for at forbedre køleeffektiviteten og samtidig kontrollere omkostningerne.

4. Let og langtidsholdbar: Optimeret struktur og materialer for at reducere vægten, forbedre slidstyrken og forlænge levetiden.

Ofte stillede spørgsmål

Q1: Hvilke plastprodukter er Standard Precision Simplified Small Gate Mold Base egnet til?

A1: Velegnet til små til mellemstore plastdele, såsom huse til apparater, elektroniske produktknapper, daglige fornødenheder containere, papirvarer tilbehør osv. Særligt velegnet til masseproducerede produkter med relativt enkle former, ensartet vægtykkelse og lave krav til udseende.

Q2: Hvad er hovedforskellen mellem forenklede formbaser og højpræcisionsformbaser?

A2: De væsentligste forskelle ligger i strukturens kompleksitet, præcisionsniveauet og overfladekvalitetskravene. Forenklede formbaser eliminerer komplekse hjælpemekanismer, vedtager en standardiseret enkel struktur, kontrollerer dimensionsnøjagtigheden inden for ±0,05 mm og kræver en overfladeruhed på Ra0,8μm eller mindre. Omkostningerne er typisk 30%-50% lavere end højpræcisionsformbaser.

Q3: Hvad er fordelene ved punktporte?

A3: Punktporte har en lille diameter (normalt 0,5-2 mm), hvilket resulterer i mindre portmærker, som er nemme at fjerne og ikke påvirker produktets udseende. Processen er kortere, hvilket er gavnligt for fuldstændig påfyldning af små produkter, og er særligt velegnet til plastmaterialer med god flydeevne som PP, ABS og PS.

Q4: Hvor lang er støbeformens fremstillingscyklus?

A4: Fremstillingscyklussen for en Standard Precision Simplified Small Gate Mold Base er typisk 2-4 uger. På grund af dens enkle struktur og færre forarbejdningstrin, kan fremstillingscyklussen forkortes med 30%-50% sammenlignet med højpræcisions komplekse forme, hvilket muliggør en hurtig reaktion på markedets krav.

Q5: Hvordan vælger man de passende formbasespecifikationer?

A5: Valg af de rigtige formbasespecifikationer kræver overvejelse af faktorer såsom produktets størrelse, sprøjtestøbemaskinemodellen og produktionsvolumenkrav. Fælles specifikationer omfatter modeller som 2020, 2025, 3030 og 4040. Det er generelt egnet til produktstørrelsen at være inden for 80 % af formens hulrumsstørrelse. Det anbefales at vælge formbasens specifikationer baseret på produktets maksimale ydre dimensioner plus et passende tillæg.
