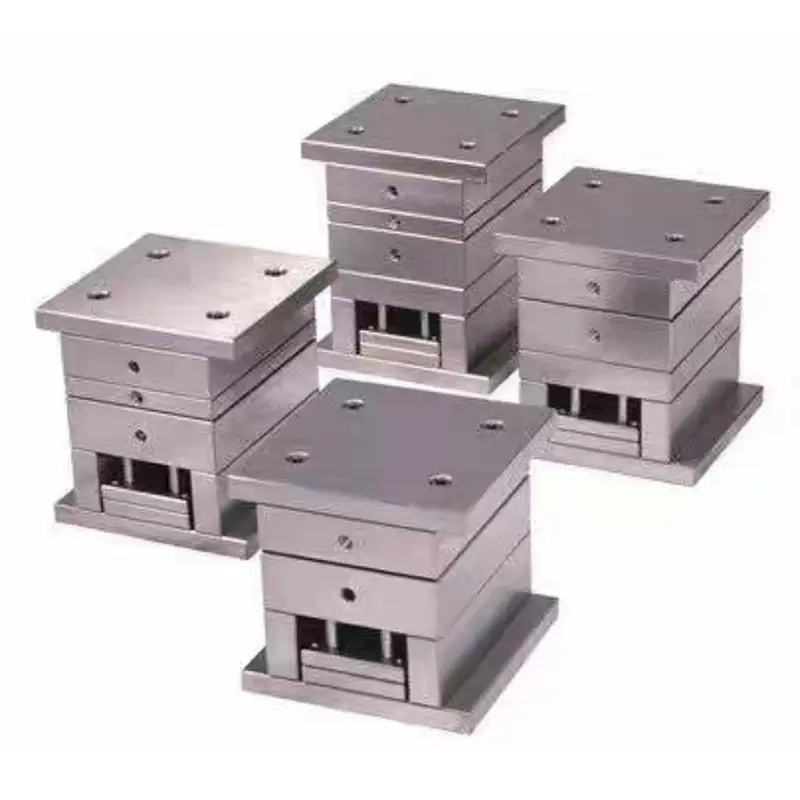

Ultra-høj præcision Small Gate Mold Base

SIKAIDA Ultra-High Precision Small Gate Mold Base er designet specifikt til sprøjtestøbeforme med tre trykplader, velegnet til produktion af komponenter af høj værdi i elektronik-, bil-, medicin- og optikindustrien. Den integrerer høj stivhed, mikron-niveau positionering, stabil temperaturkontrol og automatiseret udstødningsteknologi for at opnå høj kvalitet, ensartet støbning uden svejselinjer eller krympemærker. Formbasen anvender et unikt hot runner-design af nåleventil-typen, der muliggør flerpunktsinjektion og præcis kontrol af smelteflowet, hvilket sikrer fejlfrie produkter og gør det til et nøgleudstyr i avanceret fremstilling.

Nøgle tekniske funktioner

1. Højpræcisionsstyresystem

Ultra-High Precision Small Gate Mold Base anvender højpræcisionsrulleføringer og lineære skydere, kombineret med præcisionsslebne styrebøsninger, hvilket sikrer jævn åbning og lukning af formen og høj repeterbarhed. Afstanden kontrolleres inden for 0,01 mm, hvilket effektivt eliminerer flash- og gratdefekter forårsaget af styreafstand.

2. Intelligent temperaturkontrolsystem

Ved at integrere flerpunktstemperatursensorer og et intelligent kontrolmodul styres formtemperaturnøjagtigheden inden for ±1 ℃. Uafhængig zonetemperaturstyring giver mulighed for præcis temperaturjustering for forskellige dele af produktet, optimerer smelteflowet og reducerer resterende stress.

3. Nåleventil Hot Runner System

Ved at anvende et højpræcisions-nåleventil-hot runner-system muliggør det flerpunktsinjektion og sekventiel kontrol. Nåleventilens åbningsreaktionstid er ≤0,1 sekunder, hvilket effektivt forhindrer tilbagestrømning af smelte og snoring, velegnet til produkter med høj gennemsigtighed og strenge krav til udseende.

4. Strukturelt design med høj stivhed

Ultra-High Precision Small Gate Mold Base bruger højstyrkelegeret stål, gennemgår spændingsudglødning og inkorporerer optimeret ribbelayout og finite element-analyse for forbedret design. Dette resulterer i minimal deformation under højtryksindsprøjtning, ensartet spændekraftfordeling og forlænget formlevetid.

5. Automatiseret udkastningssystem

Udstyret med en præcis synkron udstødningsmekanisme, kan udstødningshastigheden og slaglængden præcist justeres. Selvsmørende føringer sikrer jævn, blokeringsfri udkastning, ensartet afformningskraft og reduceret produktdeformation og skadesrisiko.

Produktapplikationer:

1. Elektronik & Kommunikation: Mobiltelefonrammer, stik, køleplader

2. Bilindustrien: Sensorer, dashboards, belysningskomponenter

3. Medicinsk udstyr: Sprøjter, blodseparatorer, diagnostisk udstyr

4. Optiske komponenter: Linser, filtre, displaypaneler

Fremstillingsproces:

1. Designanalyse og simulering

Ved at bruge professionel CAE-software såsom Moldflow og ANSYS udføres støbeformflow, strukturel styrke og termodynamiske analyser for at forudsige støberisici og optimere løbe- og kølesystemlayout.

2. Præcisionsbearbejdning

- Grov bearbejdning: Store CNC-fræsemaskiner bearbejder referenceoverfladerne og -konturerne, hvilket giver mulighed for efterbehandling.

- Varmebehandling: Nøglekomponenter gennemgår temperering og afspændingsudglødning for at sikre materialestabilitet og mekaniske egenskaber.

- Finish Machining: Højhastigheds CNC-bearbejdning opnår højpræcisionsoverflader med en overfladeruhed på Ra 0,8μm.

- Overfladebehandling: Nøgleoverflader gennemgår præcisionsslibning og polering for at sikre glatte og slidbestandige bevægelige dele.

3. Samling og fejlretning

- Komponentsamling bruger momentnøgler til at styre fastgørelseselementets forspænding.

- Uafhængig debugging af hydraulik-, temperaturkontrol- og udstødningssystemer sikrer normal funktion.

- T0 prøvestøbning optimerer procesparametre og reparerer formen, indtil produktet lever op til standarderne.

Udviklingstendenser

1. Intelligent integration

Dybt integreret IoT- og AI-teknologier for at opnå udstyrssammenkobling, dataindsamling og processelvoptimering. Understøtter forudsigelig vedligeholdelse og anomalialarmer, hvilket forbedrer produktionseffektiviteten og produktstabiliteten af ​​Ultra-High Precision Small Gate Mould Base.

2. Mikroskumteknologiapplikation

Kombineret med et superkritisk væskeindsprøjtningssystem opnår det letvægt og forbedret overfladekvalitet, løser krympningsproblemet i tykvæggede produkter og reducerer materialeforbruget med mere end 30 %.

3. Digital tvillingapplikation

Et virtuelt formsystem er bygget til at optimere procesparametre og forudsige fejl i et virtuelt miljø, hvilket reducerer antallet af prøvestøbninger og forkorter udviklingscyklussen.

4. Additive Manufacturing Integration

Metal 3D-printteknologi anvendes til fremstilling af komplekse kølevandskanaler og varme løbere, bryder gennem traditionelle behandlingsbegrænsninger, forbedrer køleeffektiviteten, forkorter fremstillingscyklussen og reducerer energiforbruget.

FAQ

Q1: Hvilke typer sprøjtestøbning er Ultra-High Precision Small Gate Mould Base primært egnet til?

A1: Små portformbaser er særligt velegnede til støbning af højpræcisionsplastikdele med strenge krav til udseende, såsom elektroniske stik, optiske linser og huse til medicinsk udstyr. De er især velegnede til produkter, der ikke kræver svejselinjer, ingen krympemærker og høj overfladekvalitet.

Q2: Hvad er produktionscyklussen, når du bruger en lille portformbase?

A2: Udviklingscyklussen for en lille portformbase er typisk 4-8 ​​uger, afhængigt af produktets kompleksitet og præcisionskrav. Selvom den oprindelige investering er højere, resulterer dens høje produktionseffektivitet og overlegne produktkvalitet i betydelig langsigtet omkostningseffektivitet.

Q3: Hvad er fordelene ved fine-gate støbeforme sammenlignet med traditionelle støbeforme?

A3: Sammenlignet med traditionelle forme tilbyder fine-gate formbaser fordele såsom højere produktpræcision, bedre overfladekvalitet, højere produktionseffektivitet og en højere grad af automatisering. Nåleventilens varmeløbersystem undgår effektivt produktfejl, reducerer efterbehandlingstrin og forbedrer materialeudnyttelsen, hvilket gør det særligt velegnet til produktionsbehov af høj volumen og høj kvalitet.
