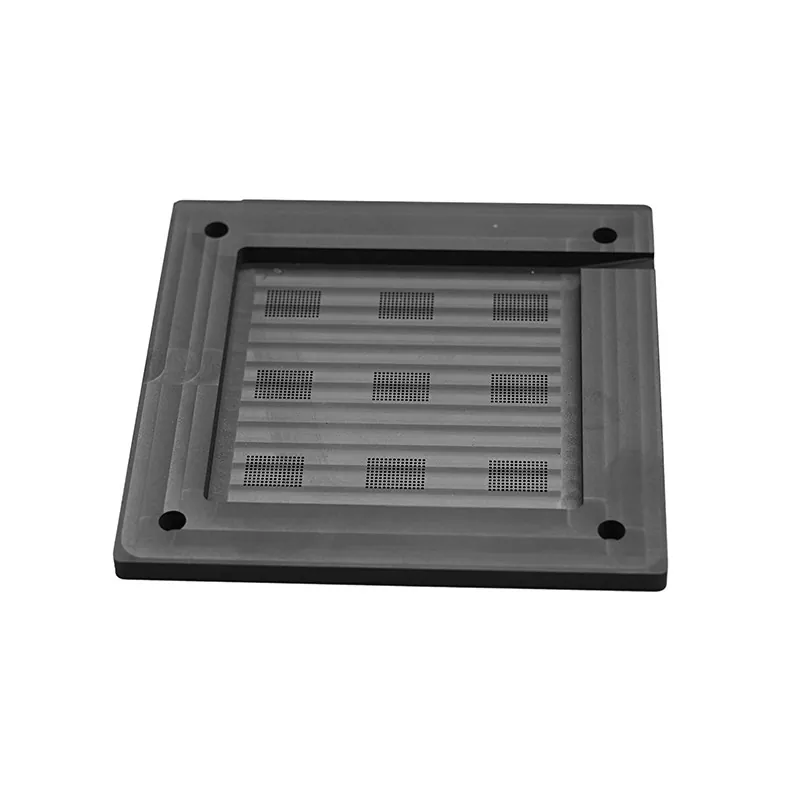

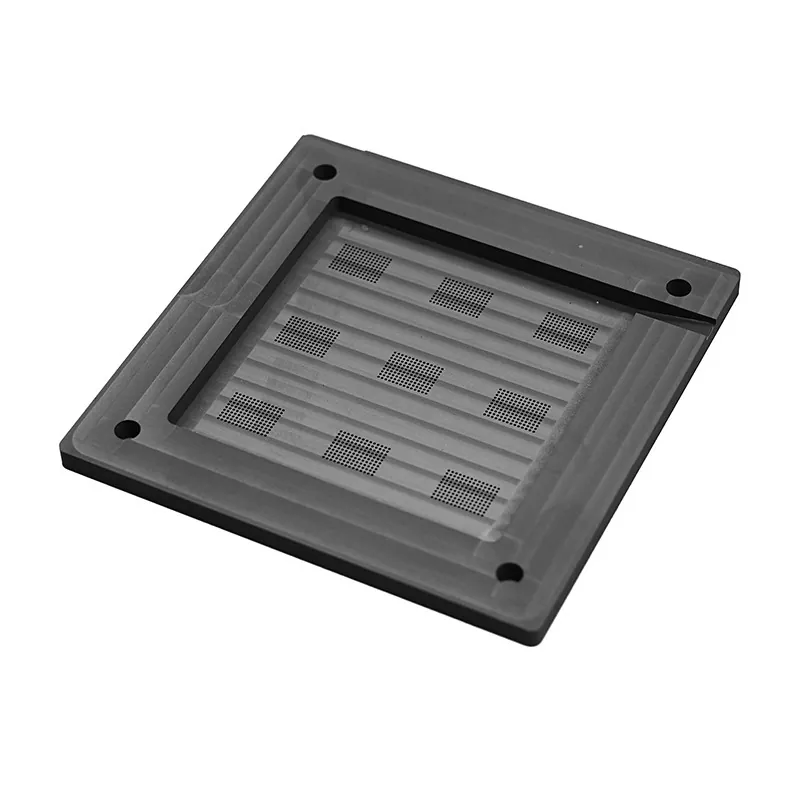

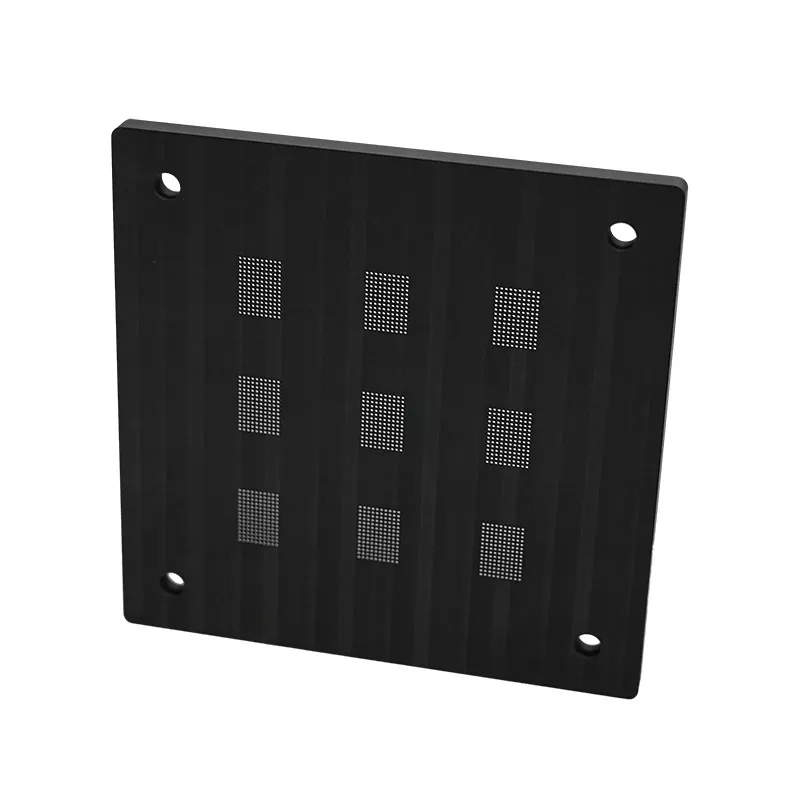

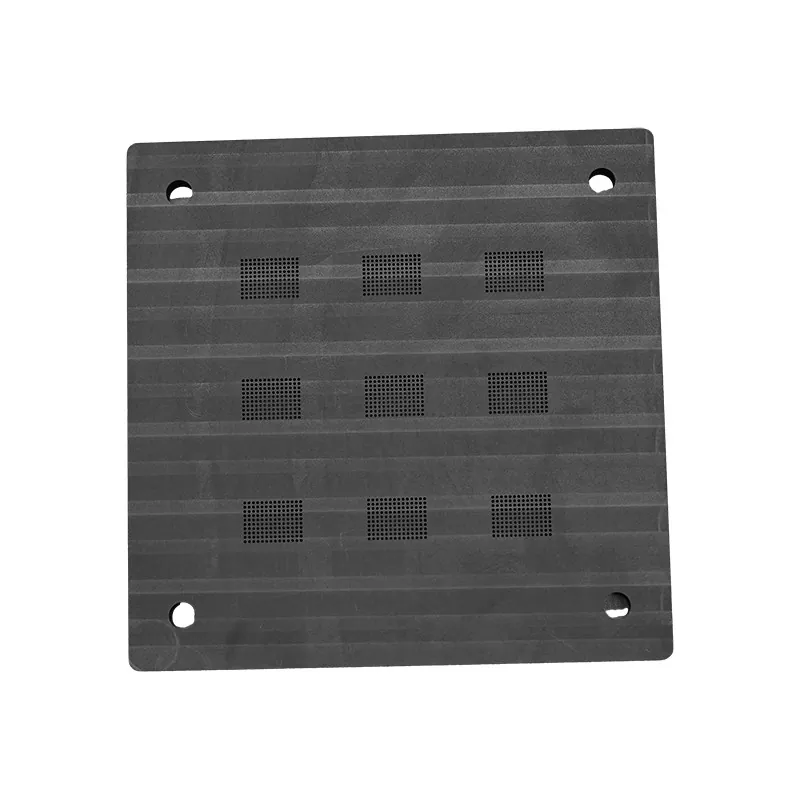

Grafit boldplaceringsarmaturer

SIKAIDA grafitkugleplaceringsarmaturer anvender grafit af høj renhed og præcisionsbearbejdnings- og overfladebehandlingsteknologier, der opfylder standarder af halvlederkvalitet. Overfladen er glat og ren med stabil ydeevne ved høje temperaturer. Den optimerede struktur letter drift og vedligeholdelse, hvilket effektivt forbedrer boldens placeringseffektivitet og udbytte.

Grafit med høj renhed er termisk ledende og korrosionsbestandig, hvilket sikrer dimensionsstabilitet under højtemperaturlodning og forhindrer skadelig ionkontamination. Særlige overfladebehandlinger garanterer fremragende befugtning med loddekugler og undgår oxidationsforurening.

Tekniske specifikationer

Nøglefunktioner

Grafitkugleplaceringsarmaturer har flere nøglefunktioner: 1) Høj renhed (grafit ≥99,5%, fri for ionkontamination); 2) Høj fladhed (planhed ≤0,002 mm/m, Ra≤0,4 μm); 3) Kugleplaceringspræcision på mikronniveau (kuglediameter ±0,025 mm, kugleafstand ±0,05 mm); 4) Høj temperatur modstand (stabil ydeevne ved 300°C); 5) Fremragende termisk styring (ensartet varmeledningsevne, reducerer termisk stress).

Applikationsscenarier

Grafitkugleplaceringsarmaturer er meget udbredt i halvlederemballage (højdensitetsemballage såsom BGA og CSP), mikroelektronisk samling (små komponenter såsom 0402 og 0201), optoelektroniske enheder (LED'er, lasere), MEMS-enheder og effekthalvledere (IGBT'er, MOSFET'er).

Vigtige fordele

1. Materialerenhed Fordel: Lavt indhold af urenheder, lav gasudviklingshastighed, kemisk stabilitet, ensartet batchydelse og overholdelse af halvlederindustristandarder.

2. Præcisionsfordele: Fladhed og positioneringsnøjagtighed på mikronniveau, glat og fejlfri overflade, fremragende repeterbarhed i masseproduktion og tilpasningsevne til højdensitetsemballage.

3. Termisk ydeevne Fordele: Bredt driftstemperaturområde (-40°C til 300°C), termisk udvidelseskoefficient kompatibel med siliciumwafers, god termisk ledningsevne og stabil termisk cyklusydelse.

4. Proceskompatibilitetsfordele: Grafitkugleplaceringsarmaturer er kompatible med forskellige lodninger, har et bredt procesvindue, er lette at rengøre, har en lang levetid og giver betydelige økonomiske fordele.

Tekniske evner

Virksomheden kan prale af stærke tekniske kapaciteter: streng materialekontrol, med flere inspektioner ved ankomsten; udstyret med et komplet sæt af højpræcisionsbehandlingsudstyr for at sikre overfladekvalitet; forskellige overfladebehandlingsprocesser for at imødekomme forskellige behov; et præcist testsystem for at sikre stabil nøjagtighed; og produkter, der har bestået strenge miljøtests for at tilpasse sig den faktiske produktion.

Ofte stillede spørgsmål:

Q1: Hvorfor vælge grafitmateriale til boldplaceringsarmaturer?

A1: Grafitmateriale har ekstrem høj renhed, fremragende termisk ledningsevne og højtemperaturbestandighed og er kemisk stabilt i halvlederprocesser. Sammenlignet med andre materialer frigiver grafit ikke skadelige urenheder til spåner og bevarer dimensionsstabiliteten ved høje temperaturer, hvilket gør det til et ideelt materiale til halvlederkugleplaceringsarmaturer.

Q2: Hvad er den specifikke overfladefladhed og ruhed af armaturet?

A2: Vores grafitkugleplaceringsarmaturer har en overfladeplanhed kontrolleret inden for 0,002 mm/m og en overfladeruhed Ra≤0,4 μm. Denne ekstremt høje overfladeplanhed og glathed sikrer ensartet kontakt med spånen og underlaget, og undgår kugleplaceringsdefekter forårsaget af overfladeujævnheder.

Q3: Hvad er boldplaceringsnøjagtigheden, der kan opnås?

A3: Vores armaturer opnår en boldplaceringsnøjagtighed på ±0,025 mm og en boldbanenøjagtighed på ±0,05 mm. Dette niveau af nøjagtighed opfylder fuldt ud kravene i de nuværende almindelige halvlederpakningsprocesser og kan håndtere applikationer med høj tæthed, mikro-pitch-boldplacering.

Q4: Hvad er den maksimale driftstemperatur for armaturet?

A4: Vores grafitkugleplaceringsarmaturer kan fungere normalt inden for et temperaturområde på -40°C til 300°C. Dette temperaturområde dækker alle kritiske stadier af halvlederpakningsprocesser, inklusive reflowlodning og højtemperaturlagring.

Q5: Kan du levere tilpassede værktøjsprodukter?

A5: Ja, vi kan levere tilpassede tjenester i henhold til specifikke kundebehov. Kunder kan levere detaljerede tegninger eller prøver, og vi kan behandle forskellige ikke-standardiserede værktøjsprodukter. Minimumsbehandlingsstørrelsen er 0,5 mm, og tolerancen kan kontrolleres inden for ±0,01 mm.

Q6: Hvad er levetiden og genanvendeligheden af ​​værktøjet?

A6: Ved normal brug og korrekt vedligeholdelse kan vores grafitkuglemonteringsværktøj genbruges mere end 100 gange. Den faktiske levetid afhænger af specifikke brugsforhold, procesparametre og vedligeholdelse. Vi anbefaler regelmæssig overfladeinspektion og ydeevnetest for at sikre, at værktøjet er i god stand.

Spørgsmål 7: Hvordan sikrer du, at værktøjet er rent og forureningsfrit?

A7: Vores værktøj gennemgår streng rengøring og overfladebehandling efter forarbejdning, inklusive ultralydsrensning, skylning med deioniseret vand og højtemperaturbagning. Værktøjet er pakket i antistatisk og støvtæt emballage for at sikre renhed under transport og opbevaring. Efter at have modtaget produktet, rådes kunder til at pakke ud og bruge det i et renrumsmiljø.

Q8: Hvad er værktøjets resistivitet og termiske ledningsevne?

A8: Vores grafitværktøj har en resistivitet på 8-15 μΩ·m (ved 25°C) og en termisk ledningsevne på cirka 120-200 W/m·K. Disse parametre sikrer en afbalanceret ydeevne inden for elektrisk isolering og termisk styring, hvilket gør den velegnet til forskellige halvlederemballeringsapplikationer.
