Automotive sidepanel indre samling stempling dies

SIKAIDA Automotive Side Panel Indre Samling Stempling Dies er store, højpræcisions stansesystemer, der bruges til at stemple sidepanelets indre paneler af metalplader. De er kernematricer i body-in-white-produktion og er meget udbredt til fremstilling af personbiler og erhvervskøretøjer. Dette produkt integrerer flere stemplingsprocesser for at opnå støbning i ét stykke af sidepanelets indre panel, hvilket sikrer produktionseffektivitet og konsistens. Vores fabrik i Kina, med avanceret udstyr og et professionelt team, garanterer stabil og højkvalitets matriceproduktion.

Detaljerede produktfunktioner

1. Stor og kompleks struktur

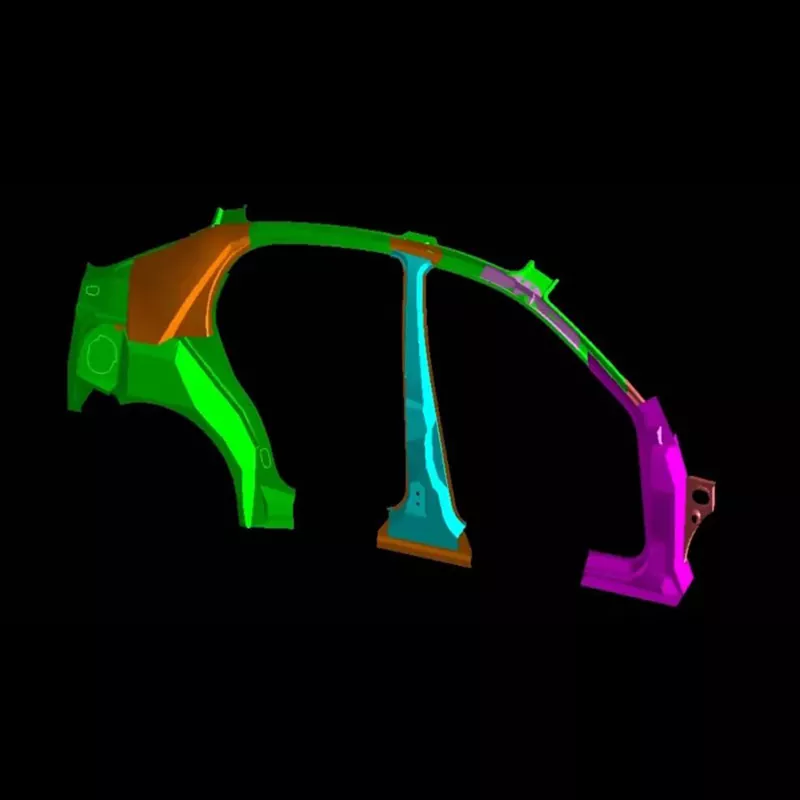

Sidepanelets indre panel er stor i størrelsen (over 800 mm i længden og over 600 mm i bredden) og har en kompleks form, der kræver formning af flere funktioner. SIKAIDA automotive sidepanels indvendige stempling har høj overfladepræcision, flere friformede overflader og et rationelt strukturelt design, der løser problemet med ujævn kraftfordeling under stempling af store metalplader.

2. Krav til høj præcision og høj kvalitet

Som en udvendig komponent skal sidepanelets indre panel være fri for ridser, rynker og andre defekter. SIKAIDA kontrollerer strengt formpræcision og opnår en overfladeruhed på Ra0,4μm eller højere, hvilket opfylder produktionskrav af høj kvalitet.

3. Multi-Process Integration

Automotive Side Panel Indre Assembly Stempling Dies vedtager et integreret multi-station design, hvilket muliggør færdiggørelse af flere processer såsom dybtrækning og trimning i én operation, hvilket forbedrer effektiviteten. Automatiseret transport og online inspektionsfunktioner kan tilføjes efter behov for at opnå intelligent produktion.

4. Præcisionsføring og balanceringssystem

Udstyret med et præcist styre-, balance- og tryksystem sikrer det ensartet kraftfordeling under stempling af metalplader, undgår produktfejl og forbedrer udbyttegraden.

5. Særligt strukturelt design

Ved at bruge en segmenteret matrice og hurtigskifteformestruktur er den kompatibel med nye materialer såsom højstyrkestål og aluminiumslegeringer, hvilket løser formende udfordringer og udvider dets anvendelsesområde.

Kerneproduktegenskaber

1. Høj stivhed: Brug af højstyrkematerialer sikrer stabilitet ved højtonnageprægning og forlænger levetiden.

2. Præcisionsføring: En højpræcisions styrestolpe og styremuffesystem sikrer stemplingspositionering og produktnøjagtighed.

3. Intelligent overvågning: Integrerede sensorer muliggør overvågning i realtid og forudsigelig vedligeholdelse.

4. Hurtig udskiftning af matrice: Modulært design forkorter udskiftningstiden for matrice og tilpasser sig til produktion af flere varianter.

Applikationsscenarier

Automotive Side Panel Indre Samling Stempling Dies bruges primært i personbiler og erhvervskøretøjer karosseri produktion, tjener som kerneforme for body-in-white, og er anerkendt af indenlandske og internationale kunder. Som professionel leverandør kan SICAIDA levere skræddersyede løsninger til at imødekomme behovene for forskellige køretøjsmodeller.

Fremstillingsproces

1. Produktanalyse og procesdesign

Ved at bruge professionel software til formbarhedsanalyse og procesdesign forudser og løser den potentielle problemer.

2. Formdesign

Ved at bruge fuld 3D-designsoftware, såsom UG og CATIA, raffineres minutiøse detaljer for at sikre formpræcision og rationalitet.

3. Materialevalg

Automotive Side Panel Indre Assembly Stamping Dies formrammen er lavet af højstyrke støbejern eller svejste stålplader. Nøglekomponenter bruger værktøjsstål med høj slidstyrke og høj kompressionsstyrke for at garantere formkvalitet.

4. Præcisionsbearbejdning

Grov bearbejdning, finbearbejdning, specialbearbejdning og håndpolering sikrer formpræcision og udseendekvalitet.

5. Samling og fejlretning (T0 prøvestøbning)

Efter montering testes formen på maskinen, og procesparametre justeres og optimeres, indtil prøven er kvalificeret.

Udviklingstendenser:

1. Ultra-stor integreret støbning: Tilpasning til trenden med integrerede sidepaneler indvendige paneler, kan et enkelt støbeformssæt veje over 200 tons.

2. Tilpasning til nye materialeanvendelser: Optimeret design og materialevalg tilpasser sig støbeegenskaberne for nye materialer for at imødekomme bilers letvægts- og højstyrkekrav.

3. Intelligent fremstilling og digitalisering: Indbyggede sensorer muliggør overvågning i realtid kombineret med digital tvillingteknologi, hvilket forkorter udviklingscyklussen og reducerer omkostningerne.

4. Additive Manufacturing (3D Printing) Applications

Automotive sidepanels indvendige samling stemplingsmatricer anvender 3D-printteknologi til at skabe komplekse strukturer, hvilket forbedrer produktionseffektiviteten og produktkvaliteten.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk i automotive sidepanels indre stemplingsstempel?

A1: Formbasen bruger almindeligvis højstyrke støbejern (såsom HT300, duktilt jern) eller svejste stålpladestrukturer. Nøglekomponenter såsom hulrum og kerner bruger værktøjsstål med højt kulstofindhold, højt krom (såsom Cr12MoV, DC53 osv.), der tilbyder høj slidstyrke og høj trykstyrke.

Spørgsmål 2: Hvor lang er produktionscyklussen for automotive sidepanels indvendige samling stemplingsmatricer?

A2: Automotive Side Panel Indre Samling Stempling Dies er kulminationen af ​​teknologi, erfaring og håndværk. De integrerer mekanisk design, materialevidenskab, plasticitetsmekanik og præcisionsfremstilling. Deres udviklingscyklus er lang (typisk 8-15 måneder) og dyr (når millioner til titusinder af millioner af RMB), hvilket gør dem til et centralt benchmark for måling af den omfattende styrke af en formvirksomhed. Efterhånden som bilkarosserier udvikler sig mod lette, højstyrke og intelligente designs, vil de tekniske krav til deres forme fortsætte med at stige.
