Automotive forstærkende bjælke stempling Dies

SIKAIDA Automotive forstærkningsbjælker er store, højpræcisionsmatricer, der bruges til at stemple forstærkningsbjælker fra metalplader. Som et kerneprodukt opfylder deres design og fremstilling bilsikkerheds- og letvægtskrav, der integrerer banebrydende teknologier fra flere områder. Vores fabrik er udstyret med avanceret udstyr og et professionelt team for at sikre, at matricerne opfylder internationale standarder og stabilt producerer højtydende dele.

Produktdetaljer

1. Anvendelse af højstyrkemateriale

Forstærkende bjælker bruger ofte letvægtsmaterialer som højstyrkestål og aluminiumslegeringer. SIKAIDA Automotive Forstærkende Beam Prege Dies er designet til fuldt ud at tilpasse sig materialeegenskaber, optimere strukturelle og procesparametre for at sikre dimensionsnøjagtighed og mekaniske egenskaber af de stemplede dele.

2. Kompleks overflade- og ribbesystemdesign

Den forstærkede bjælkestruktur er kompleks. SIKAIDA anvender videnskabeligt overfladedesign til præcist at kontrollere materialeflowet, undgå defekter såsom rynker og revner, hvilket sikrer stabiliteten af ​​den forstærkede bjælkestruktur.

3. Præcisionsformningskontrol

Forstærkede bjælkeprægedele kræver en dimensionel nøjagtighed på ±0,05 mm og fremragende overfladekvalitet. SIKAIDA-forme er udstyret med højpræcisionsstyrings-, afblændings- og udtagningsmekanismer for at sikre produktkonsistens og opfylde strenge kvalitetskrav.

4. Multi-station integreret design

SIKAIDA anvender multi-station progressive eller kontinuerlige støbedesigns, der integrerer flere processer for betydeligt at forbedre produktionseffektiviteten og produktkonsistensen, hvilket reducerer kundens produktionsomkostninger.

5. Avanceret smøre- og udledningssystem

For at løse udfordringerne ved at danne højstyrkestål er SIKAIDA Automotive forstærkende bjælkestanseforme udstyret med et automatisk smøre- og optimeret udledningssystem, hvilket reducerer friktion, forhindrer blokeringer og forbedrer produktionseffektiviteten og støbeformens levetid.

Produktegenskaber og applikationer

1. Forstærkning af kropsstruktur: Anvendes i nøgleområder såsom dør-anti-kollisionsbjælker og A/B/C-søjler for at forbedre vridningsstivhed og kollisionssikkerhed.

2. Letvægtsløsning: Opnår en vægtreduktion på 15-25 % i dele gennem optimeret design og letvægtsmaterialer, balancerende styrke og letvægtskrav.

3. Chassissystemforstærkning: Anvendes i vigtige chassiskomponenter såsom underrammen for at forbedre køretøjets håndteringsstabilitet og holdbarhed.

Introduktion til fremstillingsprocessen

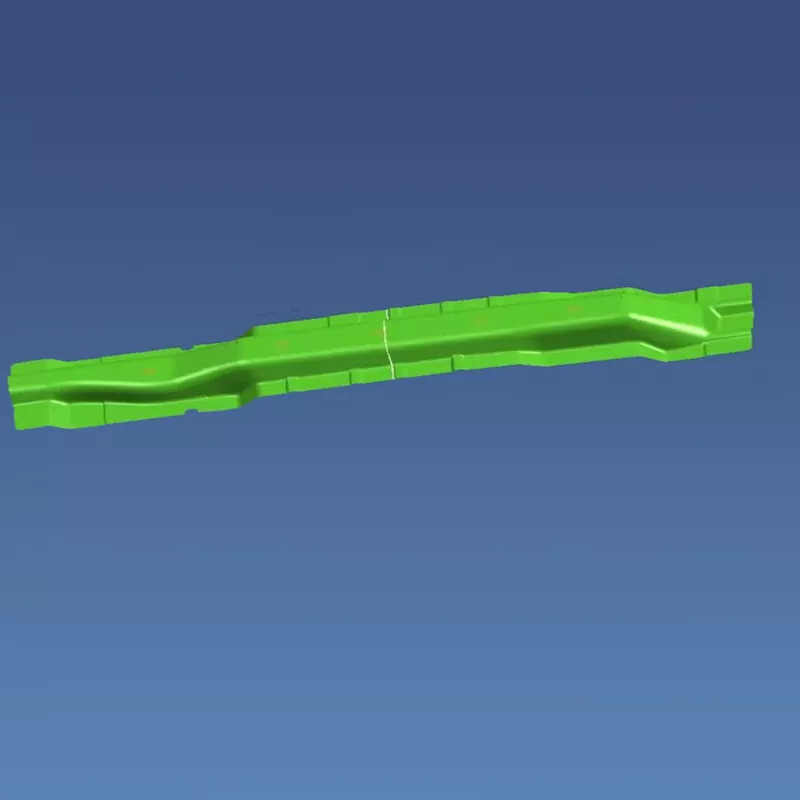

1. CAE-analyse og procesdesign

SIKAIDA bruger professionel software til formbarhedsanalyse for at optimere processer og støbestrukturer på forhånd, undgå potentielle problemer, forkorte R&D-cyklussen og reducere omkostningerne.

2. Formdesign

R&D-teamet bruger professionel software til fuldt 3D-design, med fokus på nøgleaspekter som punch og die clearance og blankholderdesign for at sikre langsigtet formstabilitet og pålidelighed.

3. Materialevalg

- Formbase: Højkvalitets kulstofstrukturstål såsom 45 stål og P20 for at sikre overordnet stivhed.

- Arbejdsdele: Cr12MoV stål eller cementeret hårdmetal, der forbedrer slidstyrke og levetid.

- Styrekomponenter: GCr15-lejestål, der sikrer styringsnøjagtighed.

- Elastiske komponenter: 60Si2MnA fjederstål, der sikrer stabil materialepresning og afformning.

4. Præcisionsbearbejdning

Grov bearbejdning: Skrubbebearbejdning med stort udstyr, hvilket giver en 0,2-0,5 mm plads til færdigbearbejdning.

Finish bearbejdning: Brug af højhastigheds-CNC, trådskæring, EDM osv., der sikrer overfladenøjagtighed til ±0,01 mm og optimerer overfladefinish.

Overfladebehandling: Brug af nitrering, belægning osv. Forbedrer skimmelhårdhed og slidstyrke, giver rustforebyggelse og forlænger levetiden.

5. Samling og fejlretning (T0 prøvestøbeform)

Professionelt personale samler formen og udfører en T0-prøvestøbning, justerer gentagne gange procesparametre, modificerer og optimerer formen, indtil delene opfylder tegningskravene.

Udviklingstendenser

1. Ultra-højstyrke stålformningsteknologi

Med den stigende efterspørgsel efter letvægtning har SIKAIDA udviklet formteknologi tilpasset til ultrahøjstyrkestål med styrker på over 1500 MPa, ved at anvende avancerede processer såsom varmformning for at øge sikkerheden og letvægtsstøtte.

2. Intelligent og digital overvågning

SIKAIDA integrerer intelligent teknologi i fremstillingen af ​​automotive forstærkende strålestempling, indlejring af sensorer til overvågning i realtid og kombination af digital tvillingteknologi for at opnå parameterselvoptimering og virtuel debugging, hvilket forbedrer R&D-effektiviteten.

3. Multi-Material Forming Technology

Til nye strukturer, såsom stål-aluminium-kompositter, har SIKAIDA udviklet specialiserede forme og processer for at opnå integreret multimaterialeformning, hvilket yderligere reducerer vægten.

4. Additive Manufacturing Technology Applications

SIKAIDA anvender 3D-printteknologi til at fremstille komplekse formstrukturer, forkorte fremstillingscyklusser, forbedre formens ydeevne og levetid og forbedre kundernes konkurrenceevne.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk i automotive forstærkende bjælkestempelstempel?

A1: Formbasen bruger almindeligvis højkvalitets kulstofstrukturstål såsom 45 stål og P20. De arbejdende dele (stanse og matrice) bruger almindeligvis høj-kulstof høj-chrom stål (såsom Cr12MoV), højhastighedsstål eller cementeret carbid. Styrekomponenter bruger krombærende stål med højt kulstofindhold (såsom GCr15), og elastiske komponenter bruger fjederstål af høj kvalitet (såsom 60Si2MnA). Forskellige materialer og varmebehandlingsprocesser kan vælges i henhold til produktionsvolumen og brugskrav.

Spørgsmål 2: Hvor lang er produktionscyklussen for automotive forstærkende bjælke-stemplingsmatricer?

A2: Produktionscyklussen for automotive forstærkende bjælkestanseforme er typisk 8-15 måneder, afhængigt af faktorer som delkompleksitet, materialeformbarhed, tekniske krav og produktionskapacitet. Komplekse multi-station progressive matricer eller matricer, der bruger nye materialer og processer, vil have en længere udviklingscyklus. Deres udvikling involverer flere faser, herunder design, CAE-analyse, præcisionsbearbejdning, varmebehandling, samling og fejlfinding, hvilket kræver streng kvalitetskontrol og gentagen optimering af prøvestøbning for at sikre formens ydeevne og produktkvalitet.
