Automotive frontophængssamlings stempling

SIKAIDA Automotive Front Suspension Assem Stamping Dies er specielt designet til masseproduktion og højpræcisionsfremstilling af ophængskonstruktionskomponenter, der opfylder kravene til dimensionsnøjagtighed, stivhed, udmattelseslevetid og kollisionssikkerhed. De er meget udbredt i forskellige køretøjstyper, herunder personbiler, erhvervskøretøjer og elektriske køretøjer.

Kerneteknologiske funktioner:

1. Kompleks rumlig strukturdannelse

Præcis kontrol af tredimensionel materialestrøm og strækning i ophængskomponenter med nøgledimensionel nøjagtighed ±0,05 mm og rumlig positionsnøjagtighed ±0,1 mm. Ved at anvende multi-pass progressiv formningsteknologi undgås materialeudtynding og stresskoncentration.

2. Højstyrke bærende design

Kompatibel med højstyrkestål og letvægtslegeringer, højpræcisionsformning af områder med høj belastning og kritiske strukturer, med rethed ≤0,08 mm/m og parallelitet ≤0,12 mm. Professionel teknologi sikrer stabil materialeydelse.

3. Precision Hole Machining Technology

Integrerer flere processer og fuldender højpræcisions huldannelse i en enkelt stanseoperation. Hulnøjagtighed ±0,03 mm og huldiameter cylindricitet ≤0,05 mm, afhængig af et højpræcisionsstyresystem for at sikre hulkvalitet.

4. Multikomponent svejseintegration

Modulært design af automotive frontophængsstempler med reserverede svejsestrukturer, materialeudnyttelse ≥85%, hurtig formændrings-tilpasning til multi-køretøjsproduktion og forbedret samlingsnøjagtighed og strukturel styrke gennem kontrol af svejsedeformation.

5. Dynamisk ydeevne og sikkerhedsoptimering

Gennem højpræcisionsvejledning og overvågning i realtid med overfladenøjagtighed ±0,02 mm forlænger optimeret spændingsfordeling træthedslevetiden, og forbedret energiabsorberingsdesign forbedrer kollisionssikkerheden.

6. Intelligent proceskontrol

Ved at bruge CAE-software til at optimere parametre, anvendes et tre-sløjfe kontrolsystem og intelligente overvågningsenheder for at opnå realtidsovervågning af formningsprocessen, hvilket sikrer ensartet kvalitet i masseproduktion.

Anvendelsesområder

Udbredt i de forreste affjedringssystemer til personbiler, erhvervskøretøjer, SUV'er, elektriske køretøjer, højtydende racerbiler, lastbiler og busser, tilpasset de specifikke behov for forskellige køretøjsmodeller.

Fremstillingsproces

1. Produktdesign og simulering

Ved hjælp af CAE-simuleringsteknologi udføres formbarhedsanalyse, tilbagespringsberegning og dynamisk optimering for at give dataunderstøttelse til formdesign.

2. Formstruktur design

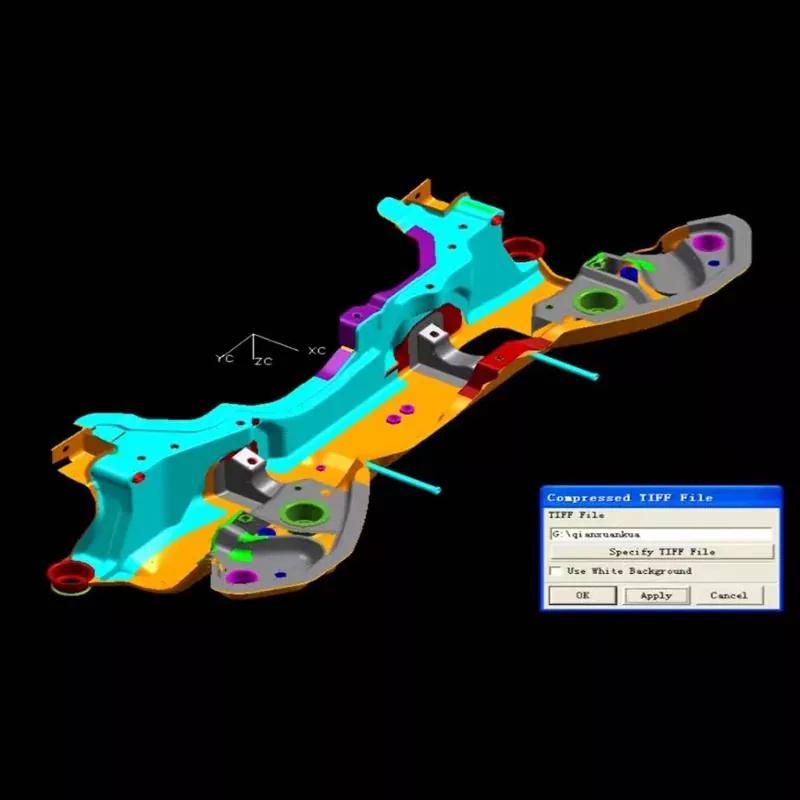

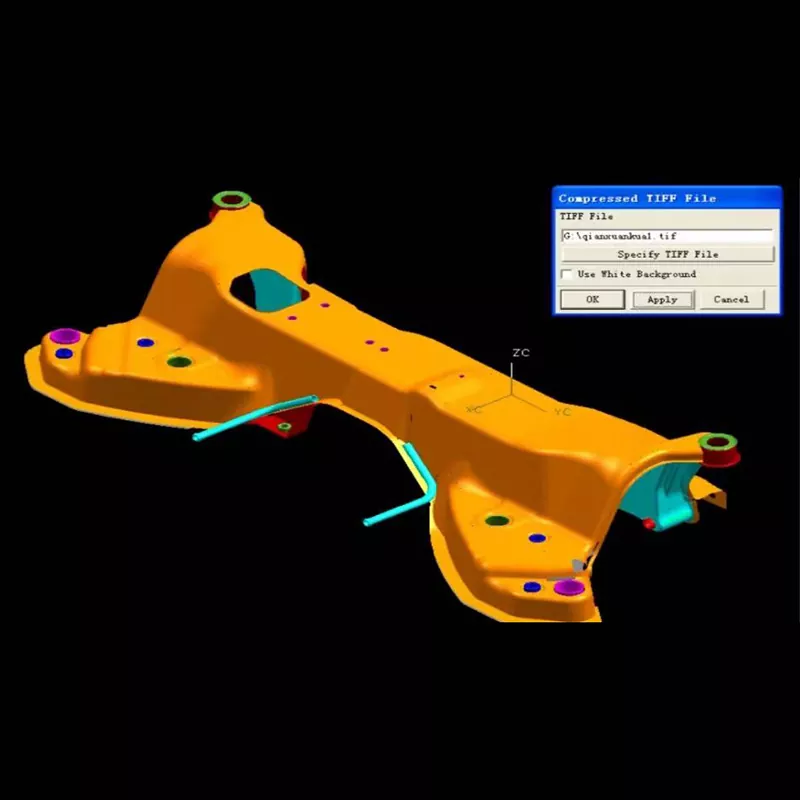

Gennem professionel software til fuldt 3D-design er et modulært koncept vedtaget for at tilpasse sig automatiserede produktionslinjer, hvilket letter formfejlfinding og vedligeholdelse.

3. Materialevalg

Arbejdsdele er lavet af støbestål med høj hårdhed og specielle legeringer; formrammer og standarddele er lavet af passende stål; og hulrummets overflader gennemgår en særlig behandling for at reducere friktion og vedhæftning.

4. Præcisionsbearbejdningsproces

Stemplingsmatricer til frontophæng til biler gennemgår skrubbearbejdning, efterbehandling og overfladebehandling. Specialudstyr sikrer bearbejdningsnøjagtighed og opnår en overfladeruhed på Ra0,2-0,4μm. Nøgleområder forstærkes.

5. Montering og fejlretning

Efter præcisionssamling gennemgår delene trykprøvning og fejlretning. Førstegangsinspektion og batchforsøgsproduktion optimerer parametre for at sikre stabil produktion og produktpålidelighed.

Udviklingstendenser

Industrien udvikler sig mod fem hovedretninger: letvægts- og højstyrke-integration, præcision og dynamisk optimering, hurtig formændring og fleksibel produktion, digital virtuel debugging og grøn bæredygtig fremstilling, der tilpasser sig elektrificerings- og intelligentiseringstendenserne i bilindustrien.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk i stemplingsmatricer til frontophæng til biler?

A1: Arbejdsdele bruger hovedsageligt støbestål med høj hårdhed som SKD11, Cr12MoV og DC53. Til dybtrækningsformende dele og højspændingsbærende områder anvendes pulvermetallurgisk højhastighedsstål eller hårdmetal. Formbasen bruger konstruktionsstål såsom 45 stål og Q235 stål, mens standarddele såsom styresøjler og styrebøsninger bruger lejestål GCr15. Til ekstremt krævende rumlig, buet overfladeformning, bruges nogle gange keramiske eller diamantbelægningsmaterialer for at sikre støbeformens slidstyrke og levetid.

Spørgsmål 2: Hvor lang er produktionscyklussen for stemplingsmatricer til frontophæng til biler?

A2: Afhængigt af kompleksiteten og præcisionskravene til frontophænget er produktionscyklussen typisk 18-26 uger. Standardforme til frontophængssamling tager cirka 18 uger, komplekse rumlige strukturforme 22 uger, og ultrastore eller lette monteringsforme til frontophæng kan kræve mere end 26 uger. Den specifikke cyklus afhænger af kompleksiteten af ​​den forreste ophængsstruktur, vanskeligheden ved rumlig formning og de dynamiske præstationskrav.

Q3: Hvad er støbeformens levetid?

A3: Under normale brugs- og vedligeholdelsesforhold kan levetiden for prægematricer til frontophæng nå op på over 250.000 cyklusser. Gennem materialevalg af høj kvalitet, korrekt varmebehandling og præcisionsbearbejdning kan levetiden for nogle matricer nå op på 450.000 cyklusser. Områder med høj slid, såsom dybtrukne formningsdele, højspændingsbærende overflader og præcisionshuller kræver regelmæssig vedligeholdelse og udskiftning for at sikre produktkvalitet og formstabilitet.

Spørgsmål 4: Hvordan sikrer man præcisionen og den dynamiske ydeevne af frontophænget?

A4: Ved at optimere formningsprocesparametrene gennem CAE-analyse, ved at anvende et højpræcisionsstyresystem, kontrollere materialets tilbagespring og tykkelsesfordeling og regelmæssigt inspicere og vedligeholde formpræcisionen, kan dimensionsnøjagtigheden af ​​den forreste ophængskonstruktion kontrolleres inden for ±0,05 mm, og den parringsoverfladenøjagtighed kan nå ±0,02 mm. På samme tid sikrer rimeligt strukturelt design og varmebehandlingsprocesser, at frontophænget har tilstrækkelig strukturel styrke og dynamisk ydeevne.

Spørgsmål 5: Hvad er de vigtigste kontrolpunkter i fremstillingsprocessen for stempling af automotive frontophængsaggregater?

A5: De vigtigste kontrolpunkter i fremstillingen af ​​forme til frontophæng omfatter: ① Præcis bearbejdning af komplekse rumlige overflader for at sikre geometrisk nøjagtighed; ② Dannende kvalitet af højstyrke bærende strukturer for at sikre position og styrke; ③ Bearbejdningsnøjagtighed af præcisionshuller for at sikre samlingskvalitet; ④ Styrken af ​​flerkomponentsvejsede integrerede strukturer; ⑤ Varmebehandlingsprocesser for at sikre hårdhed og sejhed. Hvert kontrolpunkt kræver streng kvalitetsinspektion og proceskontrol, især for den præcise kontrol af komplekse rumlige strukturdannelser og højstyrke lastbærende områder.
