Automotive hætte indvendig panel stempling

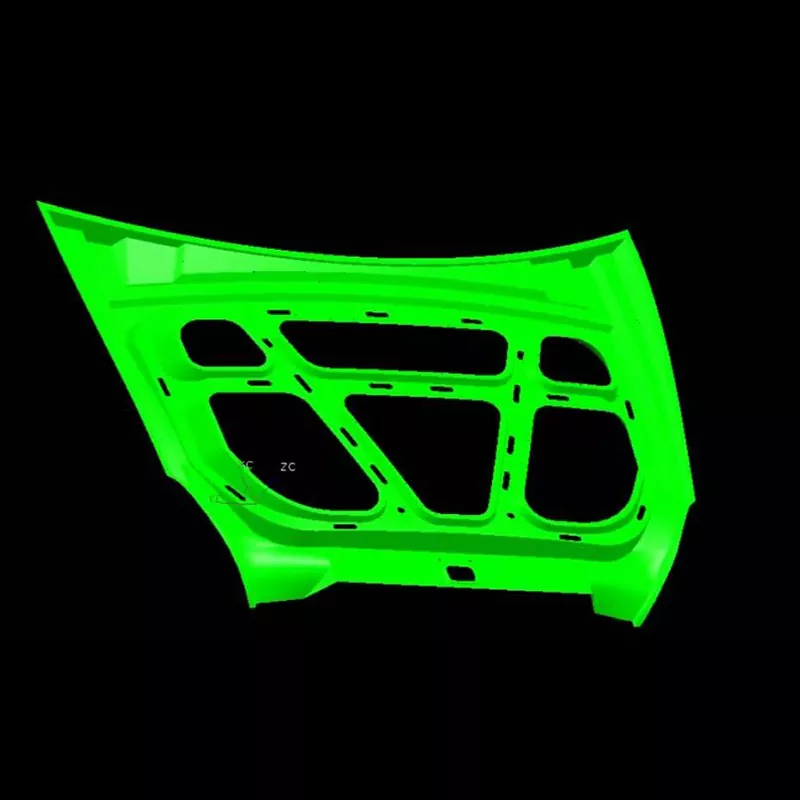

SIKAIDA Automotive Hood Indre Panel Stamping Die er et stort og komplekst stemplingssystem, der er specielt designet til at danne hovedrammen for hættens indre panel. Det er ikke en enkelt matrice, men et komplet stykke udstyr, der omfatter flere processer, der sikrer en stabil formning af store, højpræcisions kropskomponenter.

Kerneproduktegenskaber:

1. Stor størrelse og kompleks struktur

Standarddimensionerne på Automotive Hood Indre Panel Stamping Die er >800 mm i længden og >600 mm i bredden, hvilket kræver dannelse af forstærkningsribber, monteringshuller og andre funktioner. Det inkluderer kernekomponenter såsom øvre og nedre matricer, samt et præcisionsstyrings-, positionerings- og aflæsningssystem for at sikre stabil og nøjagtig stempling.

2. Ultra-høj præcision og høj kvalitet

Stemplede dele har dimensionelle tolerancer kontrolleret inden for ±0,1 mm, fri for defekter såsom revner, rynker og ridser. Selve matricen gennemgår en stringent fremstillings-, vejledende præcision og trykfordelingskontrol, der matcher kvalitetsstandarderne for relaterede komponenters udseende.

3. Avanceret integreret støbeproces

Ved at integrere flere processer såsom dybtrækning og formning opnås engangsstøbning, præcis styring af materialeflow og tilbagespringskompensation. CAE-simulering bruges til at forudsige problemer, hvilket sikrer stabil og pålidelig stempling.

4. Heavy-Duty Die System

Automotive Hood Indre Panel Stamping Die vejer snesevis af tons og kræver storskala trykudstyr på over 2000 tons. Den er udstyret med højpræcisionsstyresøjler, styrehylstre og andre komponenter, velegnet til langsigtet, højintensitets masseproduktion.

5. Overfladebehandling af høj kvalitet

Formoverfladen er spejlpoleret (Ra≤0,4μm). Overfladehårdhed og belægningsparametre er optimeret til forskellige materialer for at sikre slidstyrke og stabil overfladekvalitet.

Fremstillingsproces

1. Produktanalyse og procesdesign

Automotive Hood Indre Panel Stamping Die bruger CAE-software såsom AutoForm og Dynaform til at analysere stemplingsformbarhed, forudsige defekter, optimere processer og bestemme rimelige stemplingsparametre, hvilket lægger grundlaget for fremstilling.

2. Formdesign

Fuldt 3D-design udføres ved hjælp af UG og CATIA for at forfine strukturen af ​​hver komponent, hvilket sikrer, at formens styrke, stivhed og præcision opfylder produktionskravene.

3. Materialevalg

Automotive Hood Inner Panel Stamping Die-kroppen er lavet af 45 stål og 42CrMo, mens profilerne og nøgledelene bruger værktøjsstål såsom Cr12MoV (HRC48-52 efter varmebehandling). Til styrestolper og bøsninger anvendes slidstærkt stål.

5. Præcisionsbearbejdning

Grov bearbejdning og højhastigheds CNC-præcisionsbearbejdning (overfladenøjagtighed ±0,01 mm), kombineret med trådskæring, EDM og andre specielle bearbejdningsprocesser, samt varmebehandling og overfladebehandling, sikrer, at formens ydeevne lever op til standarderne.

6. Samling og T0 prøvestøbning

Efter montering testes formen på en presse. Parametre justeres gentagne gange, prøver inspiceres, og formen modificeres og optimeres, indtil alle produktindikatorer opfylder standarderne.

Produktanvendelse

SIKAIDA Automotive Hood Indre Panel Stamping Die bruges i vid udstrækning til fremstilling af hætte indvendige paneler til personbiler og erhvervskøretøjer, der effektivt danner komplekse buede overfladedele og understøtter den effektive og stabile drift af bilproducenternes karosseriproduktionslinjer.

Udviklingstendenser:

1. Ultra-stor integreret støbning

 Tendensen mod integrerede hætte indvendige paneler øger kravene til formens tonnage og størrelse. Den udbredte brug af presser med kapaciteter på 2000 tons og derover øger design- og fremstillingskompleksiteten.

2. Letvægtsmaterialetilpasning

Udvidelsen af ​​applikationer i højstyrkestål og aluminiumslegeringer nødvendiggør justeringer af formdesignparametre, hvilket giver nye udfordringer for produktionsteknologien.

3. Intelligent fremstilling og digitalisering

Ved at udnytte CAE-simulering, CNC-værktøjsmaskiner og digitale tvillingeteknologier opnår vi fuld livscyklus digital styring af forme, hvilket forbedrer præcision og effektivitet.

4. Hurtig skimmelskifte og automatiseret produktion

Vi optimerer de hurtige positionerings- og låsefunktioner af forme og integrerer dem med automatiserede produktionslinjer for at imødekomme behovene for multi-varietet, small-batch produktion.

SIKAIDA Automotive Hood Indre Panel Stamping Die integrerer teknologier fra flere felter, hvilket repræsenterer det avancerede niveau af stansematricer. Med en udviklingscyklus på 8-15 måneder og høje omkostninger er det et væsentligt benchmark for virksomhedens styrke. Det vil fortsætte med at opgradere sammen med den lette og intelligente udvikling af bilindustrien, hvilket giver støtte til højkvalitetsudviklingen af ​​den globale bilindustri.
