Automotive højre sidepanel stempling

SIKAIDAs automotive højre sidepanelstempling er et stort højpræcisionsmatricesystem sammensat af flere komponenter, der er i stand til at imødekomme formningsbehovene for højre sidepanel (ydre panel, inderpanel, forstærkningsribber osv.). Som en professionel leverandør kontrollerer SIKAIDA strengt kvaliteten for at sikre en stabil produktion af højkvalitets sidepaneldele, hvilket understøtter effektiv produktion for bilproducenter.

Produktdetaljer

1. Storskala og kompleks struktur

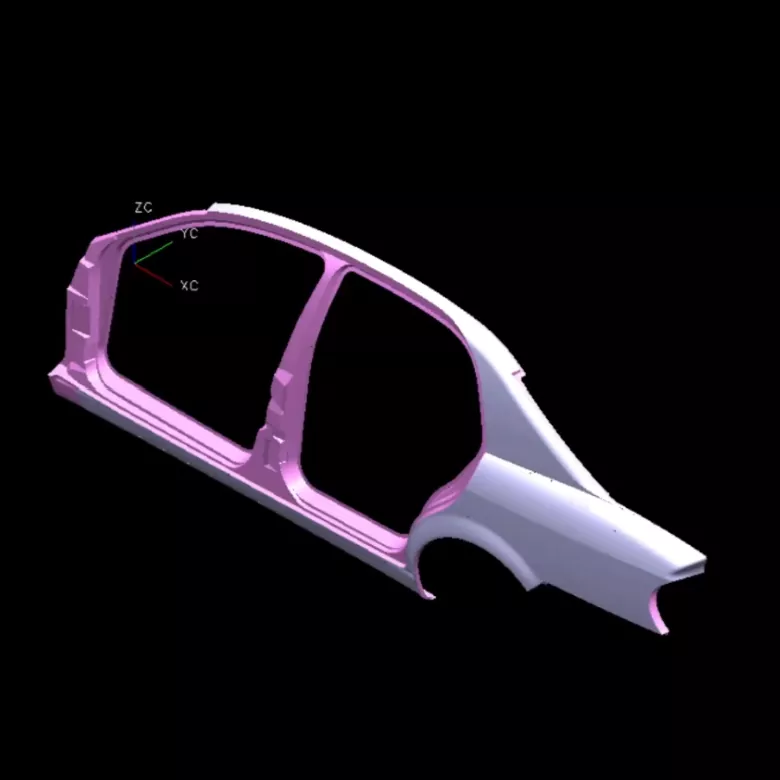

Automotive højre sidepanelstempling er massiv i størrelse (over 1,5 meter lang og over 0,8 meter bred) med en kompleks form, der er i stand til at danne nøglefunktioner såsom dørvinduer, monteringspositioner til bakspejle og forstærkende ribber.

2. Krav til høj præcision og høj kvalitet

Formoverfladen er designet til dele med sidepaneludseende og er fejlfri, med dimensionsnøjagtighed inden for ±0,05 mm, en spejllignende overfladefinish (Ra≤0,4μm) og glatte, gratfri kanter.

3. Komplekse formningsprocesser

Ved at integrere avancerede processer såsom dybtrækning, trimning og stansning, flanger, forstærkende ribbepresning og multistation kontinuerlig formning, fuldender det effektivt formningen af ​​komplekse dele.

4. Præcisionsføring og justeringssystem

Udstyret med højpræcisionsstyresøjler og -bøsninger, justerbare trykringe, bevægelige knastskydere og et nitrogenfjeder/hydraulisk system, der sikrer prægningsnøjagtighed og stabilitet.

5. Avanceret køle- og smøresystem

Med cirkulerende vandkøling, automatisk smøring og trykluftrensningssystemer er den velegnet til højhastighedsstempling, forlænger formens levetid og sikrer stabil produktion.

Produktegenskaber og applikationer

1. Integral støbning: Støbning i ét stykke reducerer svejsning og forbedrer effektiviteten;

2. Højeffektiv produktion: Kan tilpasses højhastighedsautomatisering, cyklustid 15-20 sekunder;

3. Høj materialeudnyttelse: Optimeret layout, udnyttelsesgrad ≥85%;

4. God konsistens: Stemplede dele har stabil kvalitet og stærk udskiftelighed;

5. Stærk tilpasningsevne: Udskiftelige komponenter kan tilpasse sig forskellige køretøjsmodeller, hvilket reducerer omkostningerne.

Introduktion til fremstillingsprocessen

1. Produktanalyse og procesdesign: Stemplingsmatricen til højre sidepanel bruger CAE-software til at analysere stemplingsformbarheden, optimere processen og bestemme den optimale stemplingsløsning.

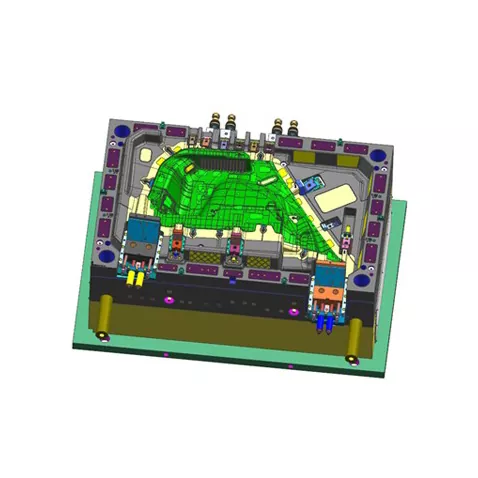

2. Formdesign: Fuldt 3D-design ved hjælp af UG og CATIA for at forbedre kernemekanismer såsom styring og køling.

3. Materialevalg: Formbasen bruger 45 stål, og de arbejdende dele bruger værktøjsstål såsom Cr12MoV, med stærkt slidstærke områder forstærket.

4. Præcisionsbearbejdningsproces: Grov bearbejdning, finishbearbejdning (CNC, wireskæring) og overfladebehandling (quenching, polering, nitrering) sikrer formpræcision og slidstyrke.

5. Samling og fejlretning Efter præcisionssamling testes matricen på maskinen, parametre justeres, og batchforsøgsproduktion verificerer matricens stabilitet.

SIKAIDA Automotive stempling til højre sidepanel er et kerneudstyr i bilfremstilling. Dens udviklingscyklus er 8-15 måneder, og dens omkostninger er høje, hvilket gør den til en nøgleindikator for en virksomheds styrke. Vores fabrik i Kina har fuld produktionskapacitet og vil fortsætte med at innovere og levere højkvalitets matriceløsninger til globale kunder til gensidig fordel.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk til automotive højre sidepanel stempling?

A1: Matricebasen bruger almindeligvis standard carbon-konstruktionsstål (såsom 45-stål), mens arbejdsdelene bruger værktøjsstål med højt kulstof og højt krom (såsom Cr12MoV, DC53). Slidstærke områder kan bruge hårdmetal eller gennemgå en overfladeforstærkende behandling.

Spørgsmål 2: Hvor lang er produktionscyklussen for en stansematrice til højre sidepanel til biler?

A2: Stemplingsmatricen til højre sidepanel er kulminationen på teknologi, erfaring og håndværk. Dens udviklingscyklus er lang (normalt 8-15 måneder), og dens omkostninger er høje (når millioner til titusinder af millioner af RMB), hvilket gør den til en nøgleindikator for en matricevirksomheds omfattende styrke. Efterhånden som bilindustrien udvikler sig mod ny energi, intelligentisering og letvægt, vil de tekniske krav til dens forme fortsætte med at stige.
