Automotive Bagagerumsdæksel Indvendig panelstempling

SIKAIDA Automotive Trunk Cover Indre Panel Stamping Die er et stort, komplekst og højpræcisions integreret formsystem, der bruges til at stemple koldvalset stål, rustfrit stål, aluminiumslegering og andre metalplader ind i kvalificerede bagagerumsdækslers indvendige paneler. Det er ikke en enkelt støbeform, men et multi-station progressivt eller komposit støbesystem, der kan fuldføre formning, trimning, stansning og flangeprocesser i én operation. Det er et benchmark for automotive karosseripanelstøbeteknologi, der direkte bestemmer det endelige produkts udseende, pasform og strukturelle ydeevne.

Kerneproduktegenskaber

1. Stor størrelse og kompleks struktur

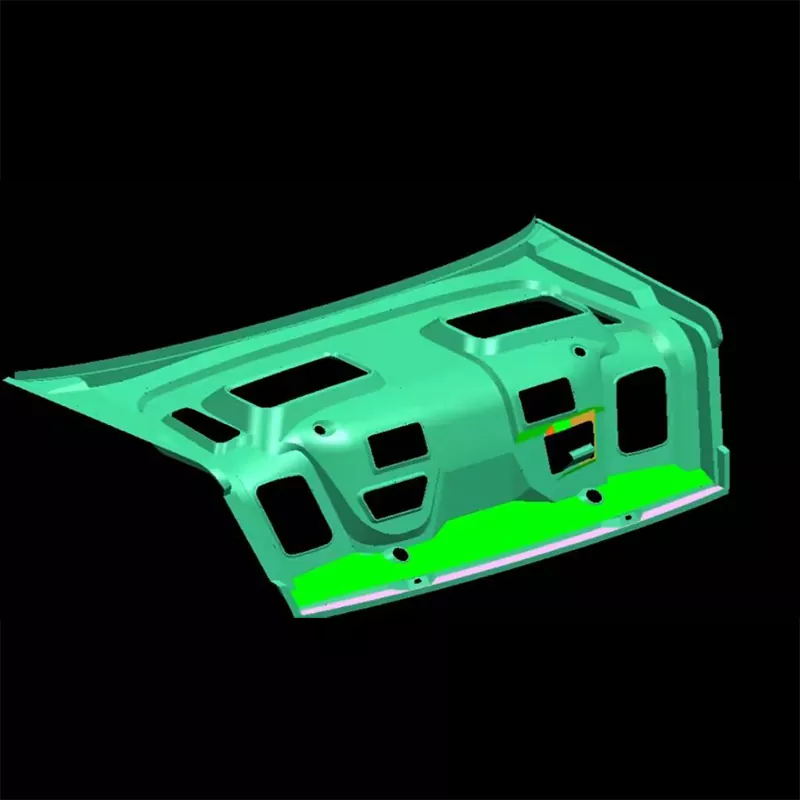

Bagagerumslågets indre paneler er typisk over 1,2 meter lange og 0,8-1,0 meter brede, med komplekse former, herunder forstærkningsribber, monteringshuller og flangestrukturer. Automotive bagagerumsdækslets indvendige panelstempling anvender adskillige friformede overflader og multi-station kontinuerlig bearbejdning for at sikre præcis formning af komplekse konturer.

2. Ultrahøj præcision og overfladekvalitet

Som en udvendig og strukturel komponent kræver bagagerummets indre panel ingen ridser, rynker eller revner. SIKAIDA forme har ultraglatte overflader, ensartet spændingsfordeling og optimeret materialeflow, opnået gennem højpræcisionsbearbejdning og avancerede overfladebehandlingsteknologier.

3. Multi-materiale kompatibilitet

Kompatibel med forskellige pladematerialer såsom koldvalset stål, galvaniseret stål, rustfrit stål og aluminiumslegeringer, formstrukturen er optimeret til formningsydelse og tilbagespringsegenskaber af forskellige materialer. Den kan integrere specielle positionerings- og genkendelsessystemer for at opnå fleksibel produktion.

4. Kompleks formgivningsmekanisme og automatisering

Til adskillige negative vinkler og underskårne strukturer er automotive bagagerumslågets indre panelstempling udstyret med en komplet kile, skyder og hydraulisk formemekanisme, kombineret med en automatisk fremføring, præcis positionering og stabilt aflæsningssystem, hvilket muliggør pålidelig ubemandet masseproduktion.

5. Intelligent overvågning og kontrol

Formen integrerer tryksensorer, forskydningsdetektorer og temperaturregulatorer for at opnå realtidsovervågning af støbeprocessen, parameterselvoptimering og kvalitetssporbarhed, hvilket sikrer ensartethed af batchprodukter.

Anvendelsesområder

SIKAIDA-stemplingsmatricer til bagagerums-indvendige paneler bruges i vid udstrækning i forskellige passagerkøretøjer og relaterede områder:

- Sedaner, hatchbacks, SUV'er, MPV'er

- Nye energikøretøjer (ren elektrisk, plug-in hybrid, hybrid)

- Fremstilling af bildele

- Automotive eftermarked reparation og udskiftning marked

Med udviklingen af ​​letvægtskøretøjer bliver anvendelsen af ​​indvendige paneler af aluminiumslegering stadig mere udbredt. Vores formteknologi fortsætter med at opgradere for at tilpasse sig højere materiale- og proceskrav.

Fremstillingsproces

1. Produktanalyse og CAE-simulering

Automotive Trunk Låg Indre Panel Stamping Die bruger AutoForm og Dynaform-software til formbarhedsanalyse, tilbagespringsforudsigelse og simulering af tykkelsesfordeling for proaktivt at undgå støbedefekter såsom revner, rynker og tilbagespring.

2. Formdesign

Fuldt 3D-design ved hjælp af UG-, CATIA- og SolidWorks-software, der dækker overfladedesign, styring, aflæsning og positioneringssystemer, fuldt matchende materialeegenskaber og udstyrsparametre.

3. Materialevalg

- Arbejdsdele: Cr12MoV, SKD11, W6Mo5Cr4V2 (høj hårdhed, høj slidstyrke)

- Basiskrop: 45# stål, Q235 (høj styrke, høj stivhed)

- Styrepæle og bøsninger: Lejestål, SUJ2 (stabil præcision)

4. Præcisionsbearbejdning

- Grov bearbejdning: Gantry fræsning, wire EDM

- Finish bearbejdning: Højhastigheds CNC (nøjagtighed ±0,01 mm), slibning, polering

- Specialbearbejdning: Electrical Discharge Machining (EDM), elektropolering

- Overfladebehandling: Nitrering, forkromning, DLC-belægning

5. Samling og T0 prøveform

Efter at have afsluttet montagen og præcisionstestning af alle dele, udføres prøvestøbning og første stykke inspektion. Kontinuerlig støbemodifikation og optimering udføres indtil stabil masseproduktion er opnået.

Udviklingstendenser

1. Letvægts og integreret støbning: Ved at bruge aluminiumslegeringer og højstyrkestål er flere komponenter integreret i en enkelt enhed, hvilket reducerer antallet af dele og forbindelsespunkter.

2. Termoformnings- og hydroformningsteknologier: Udbredt anvendt på højstyrkematerialer, forme er udstyret med avancerede temperaturkontrolsystemer og højtemperaturbestandige materialer, hvilket opnår formningstemperaturer på 500-900 ℃.

3. Smart fremstilling og digitalisering: Integrering af sensornetværk og kombination af digital tvillingteknologi, virtuel idriftsættelse, forudsigelig vedligeholdelse og processelvoptimering opnås.

4. Additive Manufacturing Applications: 3D-print bruges til at fremstille komplekse kølevandskanaler og letvægtsstrukturer, hvilket forbedrer formeffektiviteten og forkorter fremstillingscyklusser.

5. Multi-Material Forming Technology: Kan tilpasses til stål-aluminium og plast-metal komposit kropsstrukturer, der opfylder de særlige behov for multi-materiale formning.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk i automotive bagagerumsdækslets indre panelstempling?

A1: Den arbejdende del af formen bruger hovedsageligt værktøjsstål med højt kulstof, højt krom (såsom Cr12MoV, SKD11) og højhastighedsstål for at sikre høj hårdhed og slidstyrke; basisdelen bruger konstruktionsstål såsom 45 stål og Q235 for at sikre styrke; styrestolperne og bøsningerne bruger lejestål eller SUJ2. Valget af formmateriale vil blive justeret for forskellige formningsmaterialer; for eksempel ved dannelse af aluminiumslegeringer vil der blive lagt mere vægt på materialets anti-klæbning og varmeledningsevne.

Spørgsmål 2: Hvor lang er produktionscyklussen for automotive bagagerumsdækslets indvendige panelstempling?

A2: Stemplingsmatricen til det indvendige panel i bilens bagagerum tager typisk 8-15 måneder fra design til levering. Den specifikke cyklus afhænger af produktets kompleksitet, materialetypen, præcisionskravene og produktionsvirksomhedens tekniske niveau. Komplekse støbeforme i ét stykke eller matricer, der bruger nye materialer, kan have en længere udviklingscyklus.

Spørgsmål 3: Hvordan sikres formningskvaliteten af ​​stammens indre panel?

A3: At sikre formningskvalitet kræver kontrol fra flere aspekter: For det første foreløbig CAE-simuleringsanalyse for at forudsige potentielle formningsdefekter; for det andet præcision i formfremstilling, hvor overfladefinish typisk kræver Ra0,4 eller højere; for det tredje optimering af procesparametre, herunder tryk, slaglængde og smøring; for det fjerde, at anvende avancerede overvågningssystemer til at overvåge formningsprocessen i realtid; og for det femte, streng råvareinspektion og processtabilitetskontrol.

Q4: Hvad er støbeformens levetid?

A4: Afhængigt af materialet og processen er levetiden for en automotive bagagerumsdæksel indvendigt panel stempling typisk mellem 300.000 og 1.000.000 cyklusser. Brug af højkvalitets formmaterialer og passende varmebehandlingsprocesser kombineret med korrekt vedligeholdelse kan forlænge formens levetid betydeligt. Levetiden for formningsmatricer af aluminiumslegering er generelt længere end for stålformningsmatricer.

Q5: Hvordan opfyldes formningskravene for forskellige materialer?

A5: Forme skal være specifikt designet til forskellige materialer. For eksempel kræver formning af stål større formningskraft og bedre smøring; dannelse af aluminiumslegeringer kræver overvejelse af materialeadhæsion og termisk ledningsevne; og dannelse af højstyrkestål kræver større tilbagespringskompensation. Ved at justere formens form, procesparametre og overfladebehandling kan formningsegenskaberne for forskellige materialer tilpasses.
