Automotive venstre sidepanel stempling

SIKAIDA Automotive venstre sidepanel-stempling er et stort, højpræcisions- og komplekst stempelværktøjssystem udviklet af SIKAIDA til stempling af det venstre integrerede sidepanel af stål- eller aluminiumsplader. Det er ikke en enkelt matrice, men et komplet integreret system, der inkluderer nøglekomponenter såsom blanking dies, drawing dies, trimme dies, og flangeing dies. Produktionsniveauet for dette produkt repræsenterer direkte den højeste standard for automotive karosseripanelstempler og er et kernesymbol på SIKAIDAs omfattende styrke som professionel leverandør i matriceindustrien.

Detaljerede produktfunktioner

1. Stor størrelse og kompleks struktur

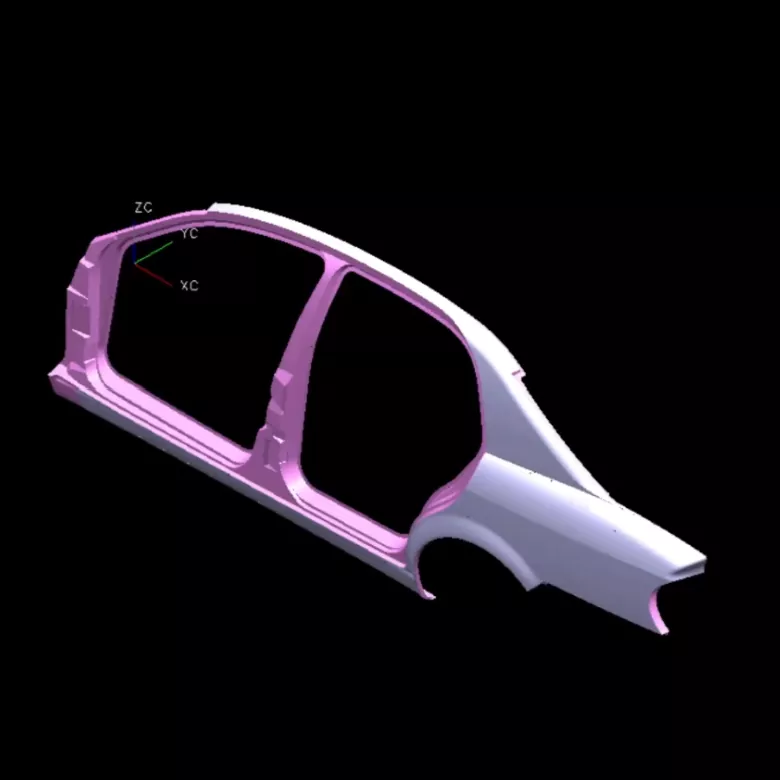

Det venstre sidepanel på en bil er stort i størrelse (typisk over 1,5 meter i længden og 0,8-1 meter i bredden), med en kompleks form, inklusive dybe tegningstræk, komplekse krumninger, vinduesåbninger og træklinjer. SIKAIDA's Automotive venstre sidepanel stempling kan præcist danne monteringshullerne, forstærkende ribber og flangedetaljer på sidepanelet. Gennem professionel simuleringsanalyse og optimering af støbeformens struktur sikrer det rimelig spændingsfordeling og stabil formning.

2. Krav til høj præcision og høj kvalitet

Som en vigtig udvendig komponent i en bil skal venstre sidepanel være fri for ridser, rynker, buler og andre defekter. SIKAIDA kontrollerer strengt kvaliteten med strenge krav til formoverfladefinish og trykfordeling. Nøgleformende overflader er fint poleret til en spejlfinish, hvilket effektivt undgår overfladedefekter forårsaget af friktion mellem metalpladen og formen under stempling.

3. Multi-proces integreret formning

Stemplingen af ​​venstre sidepanel kræver kontinuerlig afslutning af flere processer, herunder blanking, tegning, trimning og flangening. SIKAIDAs automotive venstre sidepanelstempling fungerer problemfrit med moderne automatiserede produktionslinjer, der anvender robotteknologi til at opnå kontinuerlig multistationsstempling. Dette afbalancerer produktionseffektivitet med ensartet produktkvalitet, og det videnskabelige proceslayout forkorter produktionscyklusser og reducerer omkostningerne.

4. Kompleks styre- og balanceringssystem

For at adressere sidepanelernes komplekse former og store dimensioner er matricen udstyret med et højpræcisionsføringssystem (styresøjler, styrehylstre, sidestyreplader) for at sikre præcis lukning af de øvre og nedre matricer. Et omfattende afbalanceringssystem (nitrogenfjedre, mekaniske balanceblokke) sikrer stabil og sikker stempling, hvilket forlænger matricens levetid.

5. Advanced Lubrication and Ventilation System

Matricen har et komplekst automatisk smøresystem, der automatisk påfører smøremiddel under stempling, hvilket reducerer friktionen mellem metalpladen og matricen og forbedrer formningskvaliteten. Store trækmatricer er udstyret med et flerpunktsudluftningssystem for at forhindre rynker, buler og andre dannelsesdefekter forårsaget af indespærret luft.

Produktegenskaber og applikationer

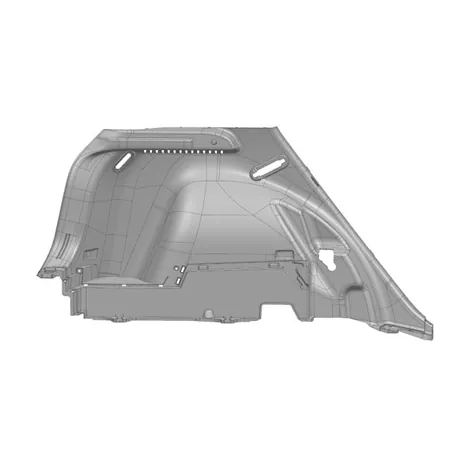

SIKAIDA Automotive venstre sidepanelstempling bruges primært til fremstilling af sidepaneler til passagerkøretøjer såsom sedans, SUV'er og MPV'er. Den kan også bruges til produktion af sidepaneler og andre beklædninger til erhvervskøretøjer. Formene er lavet af højstyrkelegeret stål, med nøgleoverflader, der gennemgår varmebehandling og præcisionspolering, hvilket resulterer i høj slidstyrke, høj præcision og lang levetid. Som en professionel fabrik med omfattende produktionserfaring kan SIKAIDA skræddersy formløsninger i henhold til forskellige køretøjsmodeller og kundebehov, der opfylder de forskellige produktionskrav i bilindustrien.

Introduktion til fremstillingsprocessen

1. Produktanalyse og CAE-simulering

Inden formdesign bruger SIKAIDA professionel stemplingssimuleringssoftware såsom AutoForm og Dynaform til at forudsige formbarheden, belastningen og tilbagespringet af sidepanelerne, identificere kvalitetsrisici på forhånd, optimere procesløsninger og formstrukturer og reducere prøve- og modifikationsomkostninger.

2. Formdesign

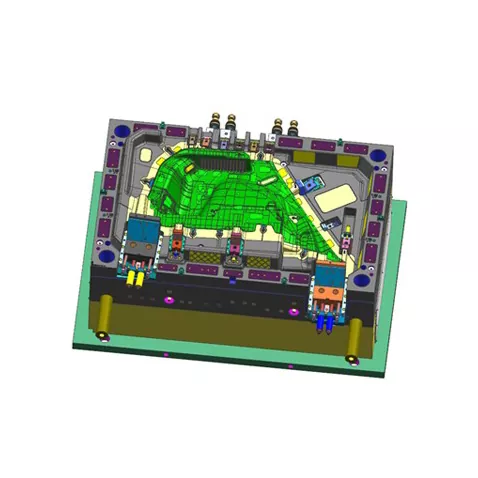

Avanceret 3D-designsoftware som UG og CATIA bruges til at fuldføre det fulde 3D-design af alle komponenter, inklusive den øvre form, den nedre form og trykring. Faktorer som metalpladetykkelse og tilbagespringskompensation tages fuldt ud i betragtning for at sikre formnøjagtighed og stabilitet. Designskemaet gennemgås og bekræftes af professionelle ingeniører.

3. Materialevalg

Automotive Left Side Panel Stamping Die-substratet bruger højkvalitets carbon strukturelt stål (såsom 45 stål) eller legeret strukturelt stål (såsom 42CrMo) for at sikre sejhed og stivhed. De arbejdende dele (profiler, skærekanter) bruger værktøjsstål med højt kulstof, højt krom (såsom Cr12MoV, SKD11) eller pulvermetallurgisk stål for at sikre høj hårdhed, høj slidstyrke og forlænge støbeformens levetid.

4. Præcisionsbearbejdning

- Grov bearbejdning: Indledende bearbejdning udføres ved hjælp af en stor portalfræser eller CNC portalbearbejdningscenter, med hensyn til efterbehandling.

- Finish Machining: Højhastigheds CNC-bearbejdningscenter præcisionsbearbejdning af profiler og skærende kanter sikrer dimensionsnøjagtighed og overfladeruhed.

- Speciel bearbejdning: Elektrisk afladningsbearbejdning (EDM) bruges til at behandle komplekse profiler og hjørner; wire EDM bruges til at bearbejde præcisionshuller og konturer; bratkøling og temperering udføres for at opnå en hårdhed på 48-52 HRC.

- Overfladebehandling: Hårdforkromning eller nitrering påføres profilerne for at forbedre hårdhed og slidstyrke, mens rustforebyggelse og affedtning også udføres.

5. Samling og fejlretning (T0 prøvestøbeform)

Alle komponenter samles i en komplet form, installeret på prægeudstyret til prøvestøbning. Professionelle teknikere justerer gentagne gange procesparametre såsom tryk og slag, indtil en kvalificeret del er produceret. Efter første styks inspektion og bekræftelse af dimensionsmål, leveres den til kunden.

Udviklingstendenser

1. Ultra-stor integreret støbning

Bilsidepanelerne udvikler sig i retning af større integrerede strukturer, der kræver højere formtonnage (op til 2000 tons og derover) og dimensionsstabilitet. SIKAIDA optimerer kontinuerligt design- og forarbejdningsteknologi, hvilket muliggør udviklingen af ​​ultrastore integrerede sidepanelsstanseforme for at imødekomme behovene hos nye energikøretøjer og næste generations modeller.

2. Anvendelse af letvægtsmateriale

Med udviklingen af ​​lette vægte til biler er nye materialer såsom højstyrkestål og aluminiumslegeringer meget udbredt. SIKAIDA optimerer formstrukturen og overfladebehandlingsteknologien for at tilpasse sig formningsegenskaberne for nye materialer (f.eks. er tegnematricer af aluminiumslegering udstyret med specielle belægninger og smøresystemer).

3. Intelligent fremstilling og digitalisering

Tryk- og temperatursensorer er indlejret i formen for at overvåge stemplingsparametre i realtid, hvilket muliggør forudsigelig vedligeholdelse og procesoptimering. Kombineret med digital tvillingteknologi til virtuel debugging kan udviklingscyklussen forkortes med 20-30%, hvilket forbedrer R&D-effektiviteten.

4. Hurtig formændring og automatisering

Til multi-variety, small-batch produktionsbehov, vedtager formen en hurtig formændringsstruktur (hurtig fastspænding, automatisk positionering), kombineret med automatiserede robotter og vision inspektionssystemer, der opnår en høj grad af automatisering i stanseproduktionen og forbedrer produktionsfleksibiliteten.

Ofte stillede spørgsmål

Q1: What materials are typically used for the Automotive Left Side Panel Stamping Die?

A1: Formbasen bruger almindeligvis højkvalitets kulstofstrukturstål (såsom 45 stål) eller legeret strukturstål (såsom 42CrMo). Arbejdsdelene (profiler, skærekanter) bruger værktøjsstål med højt kulstof, højt krom (såsom Cr12MoV, SKD11) eller pulvermetallurgisk stål for at sikre høj hårdhed (48-52 HRC) og høj slidstyrke. Nogle avancerede forme bruger hårdmetal eller overfladebelægningsteknologi for at forbedre levetiden.

Spørgsmål 2: Hvor lang er fremstillingscyklussen for en stempelform til venstre sidepanel til biler?

A2: Fremstillingscyklussen for stansematricer til venstre sidepanel på en bil varierer typisk fra 8 til 15 måneder, afhængigt af faktorer såsom delens kompleksitet, præcisionskrav og produktionskapacitet. Udviklingscyklussen for sidepaneler med komplekse buede overflader kan overstige 15 måneder, mens simple strukturforme kan afsluttes inden for 8 til 10 måneder. Hele processen, fra design og forarbejdning til montering og fejlretning, kræver samarbejde mellem flere afdelinger.
