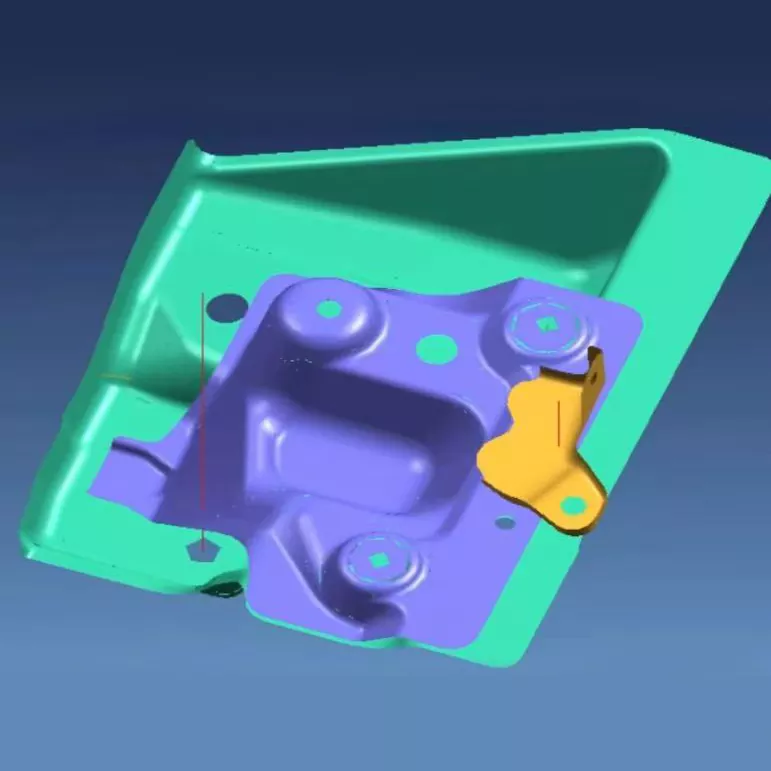

Automotive Small Bracket Stempling Dies

Små bilbeslag er kritiske bærende komponenter, der bruges til at understøtte samlinger, fastgøre positioner, forbinde strukturer og overføre belastninger. SIKAIDA Automotive Small Bracket Prege Dies er specielt designet til forskellige præcisionsbeslag, såsom dem til motorer og affjedring, og integrerer kompleks støtte og præcisionshulpositionering for at opfylde de strenge krav til bilproduktion.

Kerneproduktegenskaber

1. Dannelse af kompleks støttestruktur

På trods af den kompakte størrelse og komplekse struktur af beslagene, kontrollerer SIKAIDA-forme gennem præcis simulering og tilbagespringskompensation kritiske dimensioner inden for ±0,1 mm, hvilket sikrer fladhed, hulnøjagtighed og strukturel stivhed opfylder standarderne.

2. Høj styrke og høj stivhed

Kernekomponenterne i Automotive Small Bracket Stamping Dies anvender højhårdhed støbestål såsom SKD11 og Cr12MoV, hvilket opnår en hårdhed på HRC 48-52 efter varmebehandling. Dette giver dem mulighed for at modstå højfrekvente stødbelastninger og har en levetid på over 500.000 cyklusser, hvilket sikrer stabil bæreevne.

3. Multifunktionelt integreret design

Ved at integrere flere processer såsom stempling, bukning og stansning, og inkorporering af mekanismer som glideblokke og nitrogenfjedre, kan kompleks bearbejdning fuldføres i et enkelt slag, hvilket væsentligt forbedrer produktionseffektiviteten og produktkvaliteten.

4. Præcisionshulpositioner og tilslutningssystem

Installationshullets nøjagtighed når ±0,05 mm, og hulvæggens ruhed Ra 0,8. Optimerede flange- og nitteforbindelsesstrukturer sikrer en sikker og ikke-løsnende beslagforbindelse, hvilket garanterer langsigtet pålidelig brug af køretøjet.

5. Intelligent Nesting og CAE-optimering

Ved at bruge CAE-software såsom AutoForm til at optimere indlejring øges materialeudnyttelsen til over 85%, hvilket effektivt reducerer formningsdefekter og sænker skrothastigheden.

Anvendelsesområder

SIKAIDA Automotive Small Bracket Prege Dies har brede anvendelsesmuligheder, der dækker produktionen af ​​motor, affjedring, instrumentbræt, sæde, batteri, dør og udstødningssystem beslag.

Fremstillingsproces

1. Produktdesign og CAE-analyse

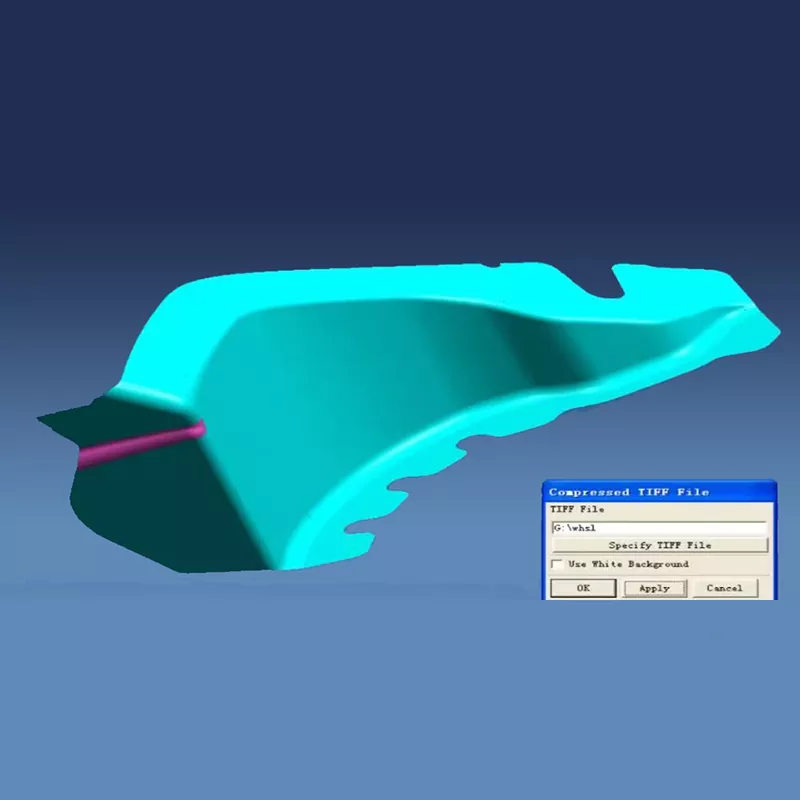

Oprettelse af simulering og procesoptimering udføres ved hjælp af CAE-software til at identificere potentielle defekter og bestemme den optimale løsning, hvilket sikrer en vellykket formfremstilling.

2. Formstruktur 3D Design

Automotive Small Bracket Stamping Dies bruger fuld 3D-designsoftware såsom UG og CATIA til at forfine hulrum, styresystemer og andre komponenter, hvilket sikrer en rationel formstruktur og nem vedligeholdelse.

3. Materialevalg

Arbejdsdele er lavet af hårdt formstål såsom SKD11, formbunden er lavet af 45 stål med varmebehandling, standarddele bruger GCr15 lejestål, og stansedele bruger højhastighedsstål eller cementeret hårdmetal for at sikre præcision og holdbarhed.

4. Præcisionsbearbejdning

Grov bearbejdning giver mulighed for kvoter, og præcisionsbearbejdning sikrer nøjagtighed. Overfladebehandlinger såsom nitrering og hårdforkromning forbedrer formens hårdhed og slidstyrke yderligere, hvilket garanterer produktkvalitet.

5. Montering og fejlretning

Efter præcisionssamling gennemgår Automotive Small Bracket Stamping Dies en prøvepresning og fejlretning. Første stykke inspektion og batch-forsøgsproduktion verificerer formens nøjagtighed, stabilitet og pålidelighed.

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialer bruges typisk i automotive small bracket stamping dies?

A1: Arbejdsdele bruger primært højhårdhed formstål såsom SKD11, Cr12MoV og DC53. Formrammen bruger konstruktionsstål som 45 stål og Q235. Standarddele såsom styresøjler og bøsninger bruger lejestål GCr15. Til områder med meget slid, såsom udstansning af huller, bruges hård legering eller højhastighedsstål nogle gange for at sikre formens styrke, hårdhed og holdbarhed.

Q2: Hvor lang er produktionscyklussen for forme til små beslag til biler?

A2: Afhængigt af formens kompleksitet og præcisionskrav er produktionscyklussen typisk 10-18 uger. Simple beslagsforme tager cirka 10 uger at fremstille, medium-kompleksitet beslagsforme tager 14 uger, og højpræcisions komplekse beslagsforme kan kræve 18 uger eller mere. Den specifikke cyklus afhænger af kompleksiteten af ​​beslagstrukturen, hullernes nøjagtighedskrav og bearbejdningsprocessens sværhedsgrad.

Spørgsmål 3: Hvad er levetiden for Automotive Small Bracket Stamping Dies?

A3: Under normale brugs- og vedligeholdelsesforhold kan levetiden for små beslagsstanseforme nå over 500.000 cyklusser. Gennem valget af materialer af høj kvalitet, korrekt varmebehandling og præcisionsbearbejdning kan levetiden for nogle matricer nå op på 1 million cyklusser. Især for slidstærke dele som stansning kræves regelmæssig vedligeholdelse og udskiftning for at sikre produktkvaliteten.

Q4: Hvordan sikrer man nøjagtigheden og understøttende ydeevne af stemplede beslag?

A4: Gennem CAE-analyse for at optimere procesparametre, ved at anvende højpræcisionsstyresystemer, kontrollere materialeafspring og regelmæssigt kontrollere og vedligeholde matricens nøjagtighed, kan dimensionsnøjagtigheden af ​​beslaget kontrolleres inden for ±0,1 mm, og planheden af ​​støtteoverfladen kan nå 0,05 mm/m. Samtidig sikrer rimeligt strukturelt design og varmebehandlingsprocesser, at beslaget har tilstrækkelig støttestivhed og forbindelsesstyrke.

Q5: Hvad er de vigtigste kontrolpunkter i fremstillingsprocessen af ​​beslagsforme?

A5: Nøglekontrolpunkter i fremstilling af beslagforme omfatter: ① Præcisionsbearbejdning af huller for at sikre nøjagtigheden af ​​installationshullet; ② Støt overfladebearbejdning for at sikre fladhed og glathed; ③ Forbindelsesstruktur dannes for at sikre forbindelsesstyrke; ④ Varmebehandlingsproces for at sikre hårdhed og sejhed; ⑤ Samling og fejlfinding for at sikre formnøjagtighed og driftsstabilitet. Hvert kontrolpunkt kræver streng kvalitetsinspektion og proceskontrol.
